SWP型剖分軸承座十字軸式萬向聯軸器
為便于更換軸承，SWP型十字軸式萬向聯軸器將軸承座設計為剖分式，由螺栓固定，適用于軋制機械、起重運輸機械以及其他重型機械，聯接兩個不同軸線的傳動軸系，回轉直徑160-640mm；公稱轉矩16-1250KN.m，軸線折角A-F型不大于10度，G 型不大于5度。
SWP型剖分軸承座十字軸式萬向聯聯軸器
SWC型、SWP型十字軸式萬向聯軸器
SWP型十字軸式萬向聯軸器能廣泛應用于冶金、起重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙機械及其它重機行業的機械軸系中傳遞轉矩。SWP型十字軸式萬向聯軸器的主要特點為：
1.萬向聯軸器具有較大的角度補償能力。，軸線折角，SWC型軸線折角可達15度~25度，SWP型可達10度左右。
2.結構緊湊合理。SWC型采用整體式叉頭，使運載更具可靠性。
3.萬向聯軸器承載能力大。與回轉直徑相同的其它型式的聯軸相比較，其所傳遞的扭矩更大，此對回轉直徑受限制的機械設備，其配套范圍更具優越性。
4.傳動效率高。其傳動效率達98-99.8％，用于大功率傳動，節能效果明顯。
5.萬向聯軸器運載平穩，噪聲低，裝拆維護方便。

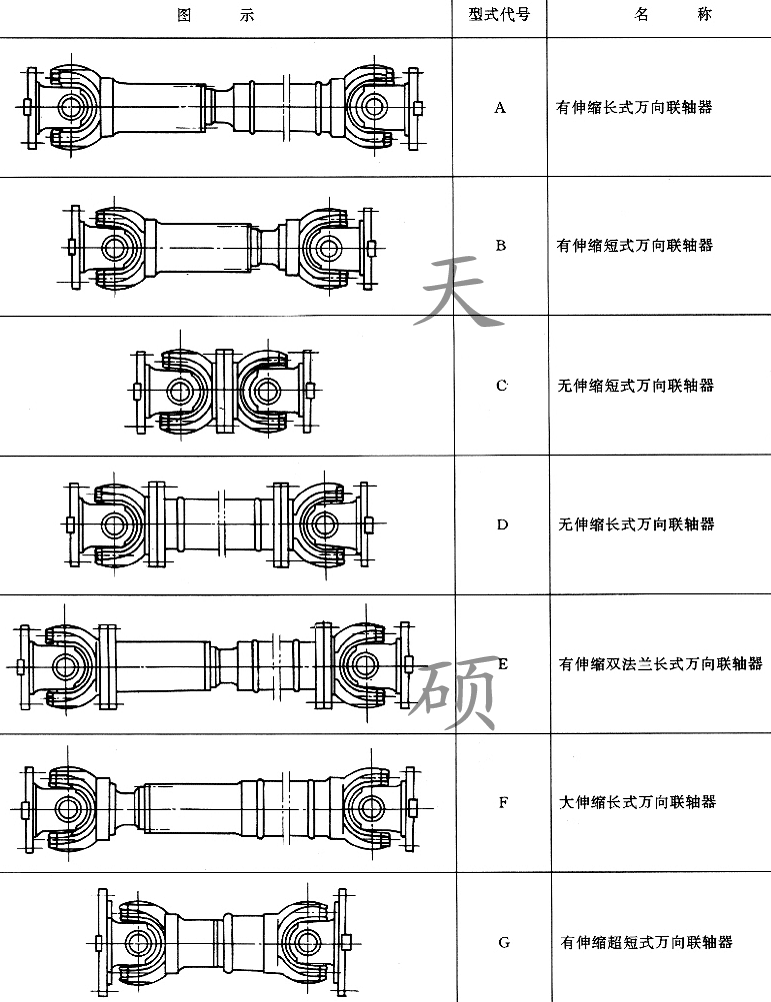

標記示例:
萬向連軸器的選用
該萬向聯軸器由兩個萬向節和一根中間軸所構成。為使主、從動軸的角度速度相等。即ω1=ω2,必須滿足下列三個條件：
① 中間軸與主、從動軸間的節點傾角相等，β1=β2。
② 中間軸兩端的叉頭位于同一平面內。
③ 主、從動軸與中間軸的中心線位于同一平面內。
萬向連軸器的安裝型式按其軸線相互位置，一般為Z型（兩軸平行）W型（兩軸相交）。
萬向連軸器應根據載荷特性，計算轉矩。軸承壽命及工作轉速選用。
計算轉矩由下列各式確定：
Tc=KT
T=9550 PW/n
T=7020 PW/n
式中
T理論轉矩，N.m； T轉矩，N.m；
Pw驅動功率，kW； Pn驅動功率，馬力；
n工作轉速，r/min； K工作情況系數，見下表。 |
負荷性質 |
設備名稱 |
K |
|
負荷性質 |
設備名稱 |
K |
輕沖擊負荷 |
發電機
離心泵
通風機
木工機床
皮帶運輸機
造紙機 |
1.1-1.3 |
|
重沖擊負荷 |
壓縮機（多缸）
活塞泵（多柱塞）
攪拌機
壓力機
矯直機
起重機主傳動
琢磨機 |
2-3 |
中沖擊負荷 |
壓縮機（多缸）
活塞泵（多柱塞）
小型軋鋼機
運輸機械主傳動
|
1.3-1.8 |
|
特重沖擊負荷 |
起重機輔助傳動
破碎機
可逆工作錕道
卷取機
破麟機
初軋機 |
3-5 |
重沖擊負荷 |
船舶驅動
運輸錕道
連續管軋機
連續工作錕道
中型鋼軋機 |
2-3 |
|
特重沖擊負荷 |
機架錕道
厚板剪切機 |
6-15 |
|
聯軸器(coupling)結構型式
萬向聯軸器有多種結構型式，例如：十字軸式、球籠式、球叉式、凸塊式、球銷式、球鉸式、球鉸柱塞式、三銷式、三叉桿式、三球銷式、鉸桿式等，最常用的為十字軸式，其次為球籠式，在實際應用中根據所傳遞轉矩大小分為重型、中型、輕型和小型。 萬向聯軸器
用途
用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。在高速重載的動力傳動中，有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。聯軸器由兩半部分組成，分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接。
分類
萬向聯軸器的選用計算
萬向聯軸器的計算轉矩： Tc=TKnKhK Ka≤Tn(N·m) 交變載荷時： Tc≤Tf (N·m) 式中 Tn——萬向聯軸器的公稱轉矩，N·m，（它是在給定條件下的理論計算數值，即聯軸器轉速，n≈10r/min。軸承壽命 Ln=5000h、軸線折角 =3°、載荷平穩時的數值）； Tf——萬向聯軸器的疲勞轉矩，N·m T——萬向聯軸器的理論轉矩，N·m ;其中T=9550Pw/ N (N·m) Pw——驅動功率，kw N——萬向聯軸器轉速，r/min Kn——萬向聯軸器的轉速修正系數， 萬向聯軸器
Kh——萬向聯軸器的軸承壽命修正系數 K ——萬向聯軸器的兩軸線折角修正系數 Ka——載荷修正系數。載荷均勻，工作平穩時，Ka=1.0；載荷不均勻，中等沖擊時，Ka=1.1～1.3；較大沖擊載荷和頻繁正反轉時，Ka=1.3～1.5，特大沖擊載荷和頻繁正反轉時Ka>1.5。 對于轉速高、折角大或其長度超出規定的萬向聯軸器，除按上述計算處，還必須驗算其轉動靈活性，轉動靈活性用n 表示，一般情況下：n >18000。 式中 ——萬向聯軸器的軸線折角，(°)；n——萬向聯軸器的轉速，r/min.
萬向聯軸器的偏差知識
萬向聯軸器由于其偏差角度大,傳遞扭矩高等特點,被廣泛應用于各類通用機械場合. 萬向聯軸器常見類型有:通用型,高轉速型,微型,可伸縮,大扭矩萬向聯軸器等諸多類型.WS.WSD小型十字軸萬向聯軸器 適用于聯接兩軸軸線夾角β≤45°的傳動軸系;傳遞公稱轉矩11.2~1120N·m 的單十字軸萬向聯軸器和雙十字軸萬向聯軸器. 萬向聯軸器適用于聯結空間同一平面上兩軸軸線夾角β≤45o的傳動場合,傳遞公稱轉矩11.2-1120N.m.WSD型為單十字萬向聯軸器,WS型為雙十字萬向聯軸器每節最大軸間夾角45o.成品孔H7,可根據要求,開鍵槽,六方孔和四方孔.允許兩軸間夾角在限定的范圍內隨工作需要而改變.
|
