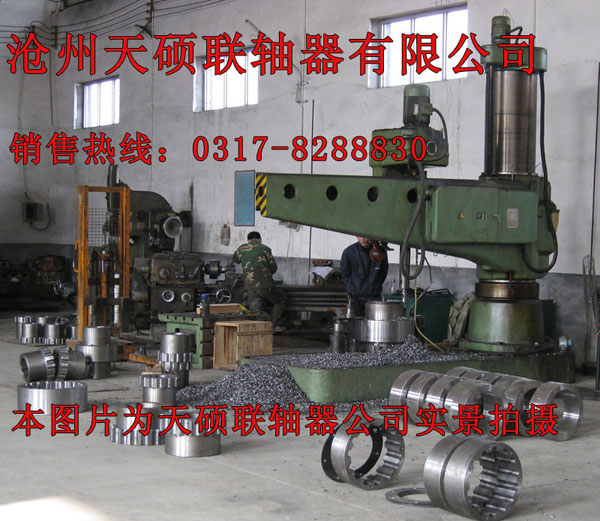

網頁位置:首頁 >>彈性聯軸器>>彈性柱銷齒式聯軸器 >>聯軸器配件 彈性柱銷齒式聯軸器具有一定補償兩軸相對偏移的性能,適用于中等和較大功率傳動,不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位。彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷,置于兩半聯軸器與外環內表面之間的對合孔中,通過柱銷傳遞轉矩實現兩半聯軸器聯接,該聯軸器具有以下特點: 一、彈性柱銷齒式聯軸器傳遞轉矩大,在相同轉矩時回轉直徑大多數比齒式聯軸器小,體積小,質量輕,可部分代替齒式聯軸器,與齒式聯軸器相比,結構簡單,組成零件較少,制造較方便,不用齒輪加工機床。 二、彈性柱銷齒式聯軸器維修方便,壽命較長,拆下檔板即可更換尼龍柱銷,尼龍柱銷為自潤材料,不需潤滑,不僅節省潤滑油,而且凈化工作環境。 三、彈性柱銷齒式聯軸器不足之處是減振動能差,噪聲較大,但成本低,價格便宜,所以在輸送機械、冶金機械應用很廣泛。 。
ZLZ型接中間軸彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷,置于兩半聯軸器與外環內表面之間的對合孔中,通過柱銷傳遞轉矩實現兩半聯軸器聯接.ZLZ型接中間軸彈性柱銷齒式聯軸器的五大組裝步驟如下分析:聯軸器的單個部件都加工好之后,我們就要進行組裝了。主要部件有加工好的兩半聯軸器和外環,若干個尼龍棒,擋板兩個,螺絲若干。 1.將外環套在半聯軸器上并合適的擋板裝在半聯軸器的凸緣上,用螺絲將外環和半聯軸器固定。 2.將尼龍棒填進外環與半聯軸器之間的孔中。 3.將另外一個半聯軸器裝在外環里。 4.將另外的尼龍棒裝入外環與半聯軸器的孔中。 5.最后用螺絲將另一個擋板與聯軸器外環固定。 通過以上的步驟我們了解了彈性柱銷齒式聯軸器的組裝過程,其功能則是在工作時通過對尼龍棒縱斷面的剪切來傳遞轉矩的,可部分代替齒式聯軸器. 彈性柱銷齒式聯軸器的結構相對于彈性套柱銷聯軸器和彈性柱銷聯軸器的結構要復雜一些,其組裝過程也比他們復雜,我們來看一下這個過程吧。
