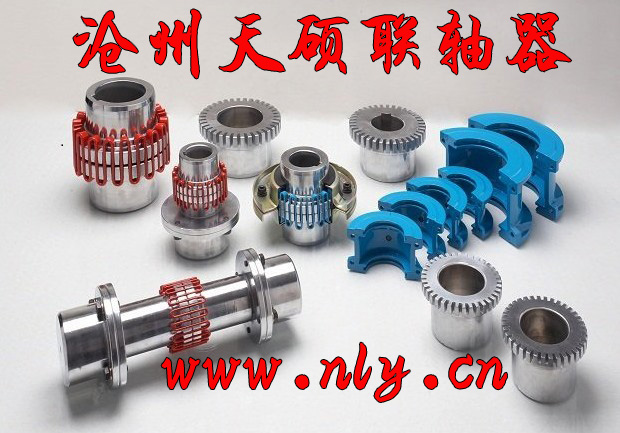

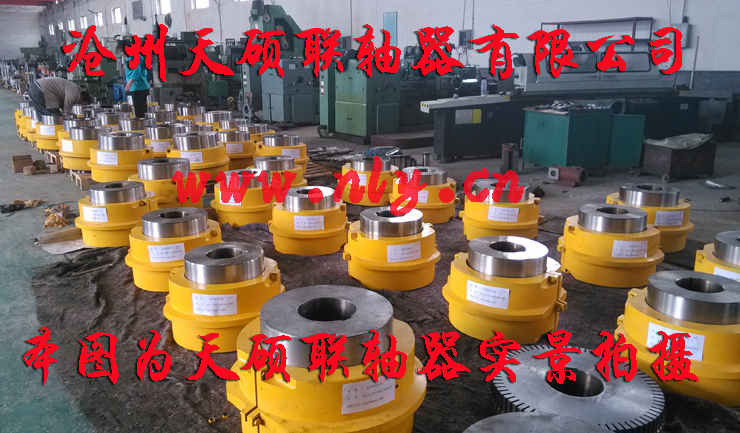

蛇形彈簧聯軸器通過軸向嵌入兩半聯軸器齒槽的蛇形彈簧來實現驅動機與從動機的聯結，運轉時靠驅動端齒面對彈簧的周向作用力帶動從動端來傳遞扭矩。彈簧與齒廓的接觸點隨扭矩的變化而變化，彈簧剛度呈漸增型變化，因而蛇形彈簧聯軸器非常適用于扭矩波動大和軸端距離短的場合。

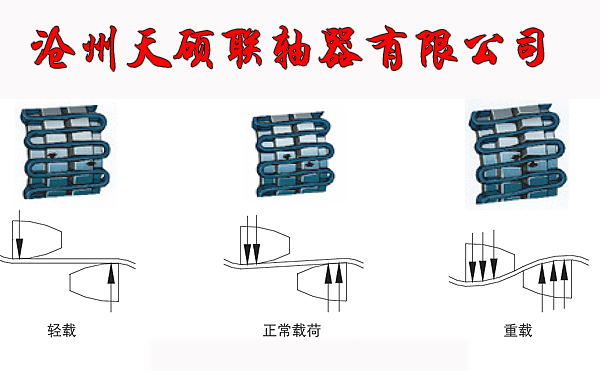

不同情況工況下蛇形彈簧受力示意圖
JS型蛇形彈簧聯軸器傳動特性與優點如下：

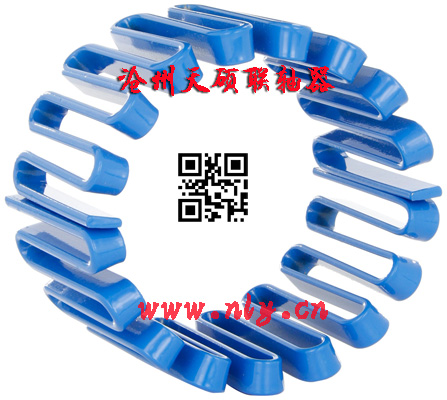

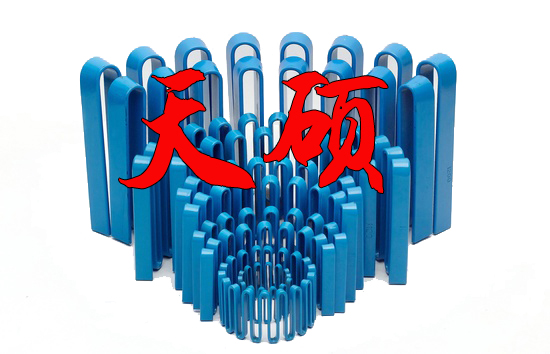

1、蛇形彈簧聯軸器減振性好，使用壽命長 聯軸器以蛇形彈簧片軸向嵌入兩半36％以上。梯形截面的蛇形彈簧片采用優質彈簧鋼，經嚴格的熱處理，并特殊加工而成，具有良好的機械性能，從而使聯軸器的使用壽命遠比非金屬彈性元件聯軸器（如彈性套 柱銷，尼龍棒銷聯軸器）大為增長。

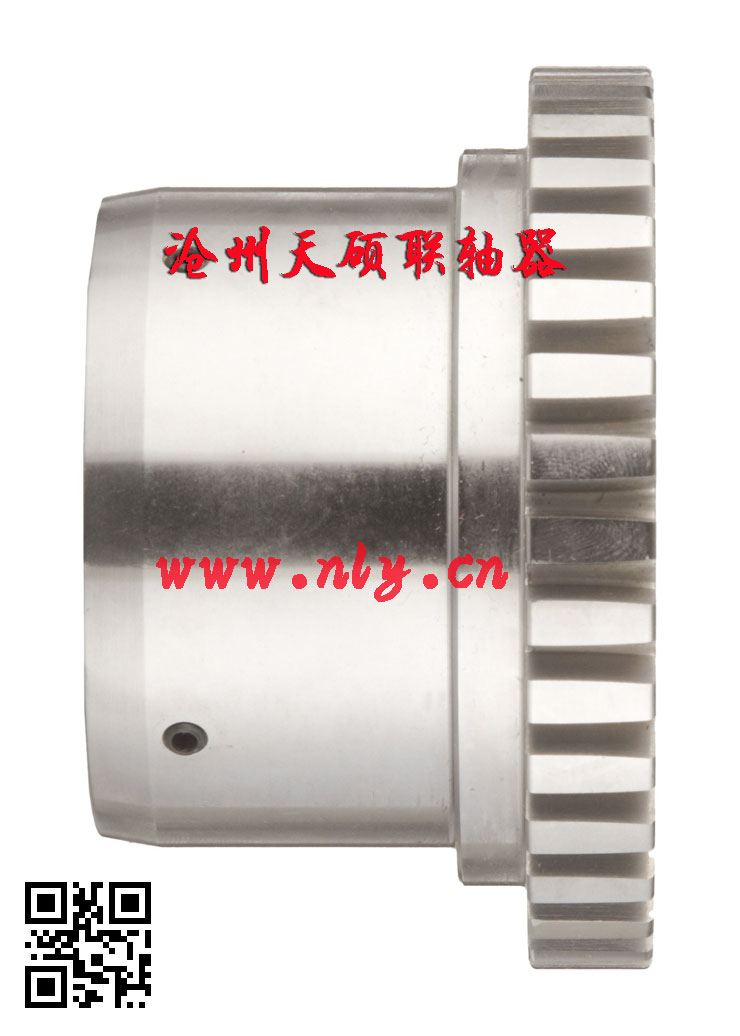

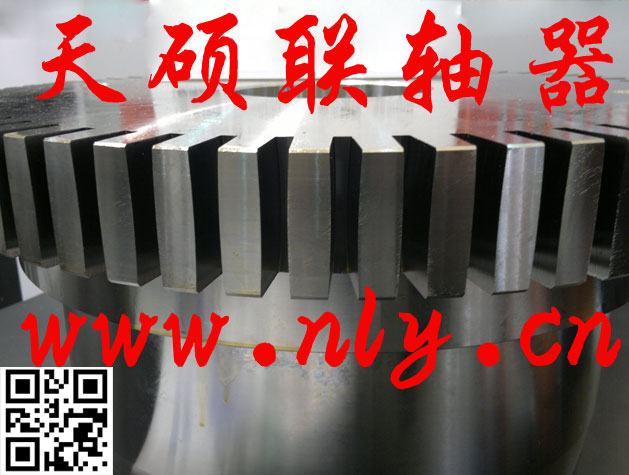

2、蛇形彈簧聯軸器承受變動載荷范圍大，起動安全。兩個半聯軸器與簧片接觸的齒面是弧形的，當傳遞扭矩增大時，彈簧片將沿齒弧面變形，使兩個半聯軸器作用在簧片上的力點靠近。簧片與齒面的接觸點即力矩的變化，是隨著傳遞扭矩的大小而變化的，它的傳動特性是變剛度的。因而它具有比一般彈性聯軸器能承受更大的載荷變動量。傳動力使簧片沿齒弧變形時所產生的緩沖作用，尤其在機器起動時或強力沖擊載荷時，于一定程度上有保護配套機件的安全性。
3、 蛇形彈簧聯軸器傳動效率高，運行可靠 聯軸器的傳動效率，經測定達99.47％，其短時超載能力為額定扭矩的兩倍，運行安全可靠。

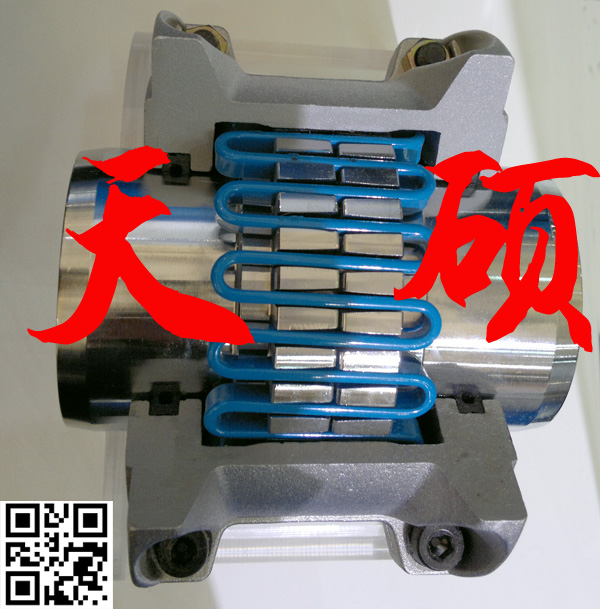

4、 蛇形彈簧聯軸器噪聲低，潤滑好 鋁合金罩殼以保護彈簧避免運轉時向外甩出，且殼體內儲滿黃油，不僅使?jié)櫥己茫沂够善瑖Ш蠒r的噪聲被黃油阻尼吸收而消除。
5、 蛇形彈簧聯軸器結構簡單，裝拆方便 整機零件少，體積小，重量輕，被設計成梯形截面的彈簧片與梯形齒槽的吻合尤為方便，緊密，從而使裝拆，維護比一般聯軸器簡便。
6、 蛇形彈簧聯軸器允許有較大的安裝偏差 由于彈簧片與齒弧面是點接觸的，所以使聯軸器能獲得較大的撓性。它能被安裝在同時有徑向，角向，軸向的偏差情況下正常工作
二、JS型蛇形彈簧聯軸器的標記方法
訂購聯軸器時，請按GB3852-83規定的標記方法：
說明：（1）蛇形彈簧聯軸器的標準代號為ZB/TJ19023-90（標記式中可以省略不寫）
（2）蛇形彈簧聯軸器各種非標軸孔、鍵槽、軸孔配合長度，只要在標記中寫明，本廠均承接制造。
標記示例1：JS105蛇形彈簧聯軸器
主動端：Y型軸孔、A型鍵槽、d1=48mm、L=62mm
從動端：Z型軸孔、C型鍵槽、d2=40mm、L=62mm
標記為：JS105蛇形彈簧聯軸器YA48/ZC40
因其主、從動端配合長度符合表1中L的規定數值，故在訂購軸器時標記可省略。
標記示例2：JS107蛇形彈簧聯軸器
主動端：Y型軸孔、A型鍵槽、d1=70mm、L=142mm
從動端：Z型軸孔、C型鍵槽、d2=60mm、L=142mm
標記為：JS107蛇形彈簧聯軸器YA70X142/YA60X142
因其主、從動端配合長度不符合表1中L的規定數值，故在訂購聯軸器時必須標注配合長度值。
