蛇形彈簧彈性聯軸器簡介
蛇形彈簧彈性聯軸器是異種彈簧彈性聯軸器蛇形彈簧聯軸器，是一種結構先進的金屬彈性聯軸器。它靠蛇形彈簧片來傳遞扭矩。蛇形彈簧聯軸器是當今國際機械領最先進的軸聯接傳動部件，也是一種非常通用的軸聯接傳動部件。
制動輪型號有100制動輪、160制動輪、200制動輪、250制動輪、315制動輪、300制動輪、400制動輪、500制動輪、630制動輪、710制動輪、800制動輪、700制動輪
JS型蛇形彈簧聯軸器是一種結構先進的金屬彈性聯軸器。它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內，來實現原動機與工作機的聯接，由于簧片的特殊性能，從而很大程度上避免了原動機與工作機的共振現象，使用壽命遠高于非金屬彈性元件聯軸器；簧片所接觸的齒面為弧形，接觸面的大小隨傳遞扭矩的大小而變化，因而它能承受更大的載荷變動量，經測定其短時超載能力為額定扭矩的2～3倍，傳動效率達99.5％，運行安全可靠；且蛇形彈簧聯軸器的結構簡單，裝拆方便，允許有較大的安裝偏差，適用于沖擊式的碎煤機、蛇形彈簧聯軸器碎石機、曲柄往復運動、礦山、重型機械、減速機等。蛇形彈簧聯軸器是當今國際機械領域最先進的軸聯接傳動部件，也是一種非常通用的軸聯接傳動部件，它廣泛應用于各種機械及設備的軸傳動，凡是有馬達與軸相連、馬達與減速箱相弱或軸與軸相聯的地方都可應用。我國許多大型企業引進的成套進口設備的軸連接都采用它作為傳動部件，如：江蘇省儀征化纖公司和其它省市許多規模大小不同的化纖廠，每年都要花大量的外匯向日本購進備件以滿足每年設備檢修的需要。目前，我國的軸聯接部件仍處于三、四十年代的落后水平，主要還是以法蘭盤聯接作為軸傳動部件，蛇形彈簧聯軸器具有許多法蘭盤軸聯接無法比擬的優點，如：傳動精度高、吸振、噪音小、運轉平衡、安裝便捷，對被聯接的兩軸軸線平行度、同心度、方向誤差、偏角誤差等要求不高，蛇形彈簧能根據載荷變化自動調節其剛性大小。
蛇形彈簧彈性聯軸器共有九類型式，分別是JS罩殼徑向安裝型（基本型）、JSB罩殼軸向安裝型、JSS雙法蘭聯接型、JSD單法蘭聯接型、SJS接中間軸型、JSG高速型、JSZ帶制動輪型、JSP帶制動盤型、JSA安全型等。
結構
蛇形彈簧聯軸器其主要結構是由兩個半聯軸節，兩個半外罩，兩個密封圈及蛇形彈簧片組成。它是靠蛇簧嵌入兩半聯軸節的齒槽內來傳遞扭矩，聯軸器以蛇形彈簧片嵌入兩個半聯軸節的齒槽內，來實現主動軸與從動軸的鏈接。運轉時，是靠主動端齒面對蛇簧的軸向作用力帶動從動端，來傳遞扭矩，如此在很大程度上避免了共振現象發生，且簧片在傳遞扭矩時所產生的彈性變量，使機械系統能獲得較好的減振效果，其平均減振率達36%以上。
特性及優點
特性
1、聯軸器以蛇形彈簧片軸向嵌入兩半36%以上。梯形截面的蛇形彈簧片采用優質彈簧鋼，經嚴格的熱處理，并特殊加工而成，具有良好的機械性能，從而使聯軸器的使用壽命遠比非金屬彈性元件聯軸器（如彈性套 柱銷，尼龍棒銷聯軸器）大為增長。
2、兩個半聯軸器與簧片接觸的齒面是弧形的，當傳遞扭矩增大時，彈簧片將沿齒弧面變形，使兩個半聯軸器作用在簧片上的力點靠近。簧片與齒面的接觸點即力矩的變化，是隨著傳遞扭矩的大小而變化的，它的傳動特性是變剛度的。因而它具有比一般彈性聯軸器能承受更大的載荷變動量。傳動力使簧片沿齒弧變形時所產生的緩沖作用，尤其在機器起動時或強力沖擊載荷時，于一定程度上有保護配套機件的安全性。
3、 聯軸器的傳動效率，經測定達99.47%，其短時超載能力為額定扭矩的兩倍，運行安全可靠。
4、 鋁合金罩殼以保護彈簧避免運轉時向外甩出，且殼體內儲滿黃油，不僅使?jié)櫥己茫沂够善瑖Ш蠒r(shí)的噪聲被黃油阻尼吸收而消除。
5、整機零件少，體積小，重量輕，被設計成梯形截面的彈簧片與梯形齒槽的吻合尤為方便，緊密，從而使裝拆，維護比一般聯軸器簡便。
6、由于彈簧片與齒弧面是點接觸的，所以使聯軸器能獲得較大的撓性。它能被安裝在同時有徑向，角向，軸向的偏差情況下正常工作。
優點
1、減振性好，使用壽命長。
2、承受變動載荷范圍大，起動安全。
3、傳動效率高，運行可靠。
4、噪聲低，潤滑好。
5、結構簡單，裝拆方便。
6、整機零件少，體積小，重量輕。
7、允許有較大的安裝偏差。
應用
1、適用于聯接兩同軸線的中、大功率的傳動軸系，具有一定的補償兩軸相對偏移和減振、緩沖性能，工作溫度為-30℃~+150℃，傳遞公稱轉矩45~800000N.m。
2、主要應用于碎石機、曲柄往復運動、減速機、冶金、礦山，起重機械等。
3、其它各種機械及設備的軸傳動,凡是有馬達與員相連,馬達與減速箱相聯或軸與軸相聯的地方都可應用。

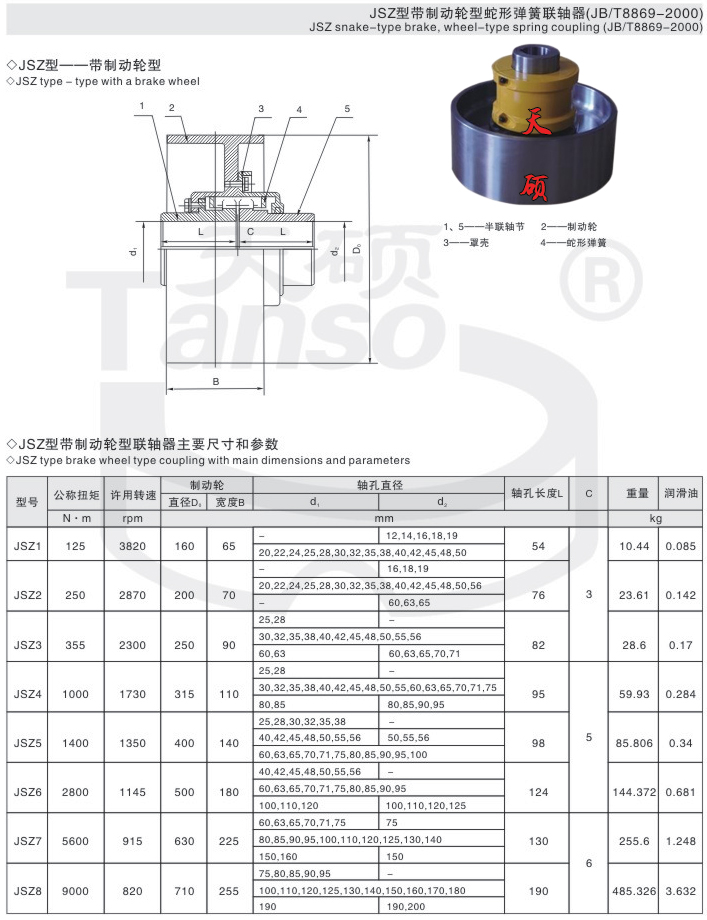

JSZ型--帶制動輪型聯軸器,連軸器,蛇形彈簧聯軸器
