2CY齒輪泵

　　
● 用途

　　2CY齒輪泵適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s（5-1500cSt)的潤滑油或性質類似潤滑油的其他液體以及用于液壓轉動系統 。

　　● 應用范圍

　　2CY齒輪泵在輸油系統中可用作傳輸，增壓泵；
2CY齒輪泵在燃油系統中可用作輸送、加壓、噴射的燃油泵；
2CY齒輪泵在液壓傳動系統中可用作提供液壓動力的液壓泵；
2CY齒輪泵在一切工業領域中，均可作潤滑油泵用。

　　● 結構特點

　　2CY齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。齒輪經氮化處理有較高的硬度和耐磨性。與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸送介質而自動達到。
泵內四個軸承套在泵內浮動安裝，隨工作壓力大小自動調整端面間隙，因此泵的壓力穩定，輸出流量脈動小，溶積效率高。
從主軸外伸端向泵看，為順時針旋轉。

2CY齒輪泵性能參數表：

型號	流量		轉 速 r/min	排出壓力 MPa	必需汽蝕余量 m	效率 %	電動機
型號	m^3/h	1/min	轉 速 r/min	排出壓力 MPa	必需汽蝕余量 m	效率 %	功率kw	型號
2CY-1.08/2.5	1.08	18	1420	2.5	9.5	58	2.2	Y100L_1-4
2CY-2.1/2.5	2.1	35	1420	2.5	9.5	58	3	Y100L₂-4
2CY-3/2.5	3	50	1440	2.5	9.5	59	4	Y112M-4
2CY-4.2/2.5	4.2	70	1440	2.5	9.5	59	5.5	Y132S-4
2CY-7.5/2.5	75	125	1440	2.5	9.5	63	7.5	Y132M-4
2CY-12/2.5	12	200	1460	2.5	9.5	63	11	Y160M-4

	星形聯軸器

詳細信息

	鼓形齒式聯軸器

詳細信息

	金屬膜片聯軸器

詳細信息

	十字軸萬向聯軸器

詳細信息

	梅花形彈性聯軸器

詳細信息

	彈性柱銷齒式聯軸器

詳細信息

	WH型滑塊連軸器

詳細信息

	SL十字滑塊聯軸器

詳細信息

	彈性套柱銷聯軸器

詳細信息

	彈性套柱銷聯軸器

詳細信息

	滾子鏈聯軸器

詳細信息

	KC鏈輪聯軸器(現貨供應)

詳細信息

	彈性柱銷聯軸器

詳細信息

	夾殼聯軸器

詳細信息

	L型聯軸器

詳細信息

	HRC彈性聯軸器

詳細信息

	脹緊聯結套、錐套

詳細信息

	LAK鞍形塊彈性聯軸器

詳細信息

	DL多角形橡膠聯軸器

詳細信息

	橡膠輪胎聯軸器

詳細信息

	小型十字軸萬向聯軸器

詳細信息

	鼓形齒式聯軸器

詳細信息

	蛇形彈簧聯軸器

詳細信息

	夾緊式--十字滑塊聯軸器

詳細信息

2CY型齒輪泵外形及安裝尺寸

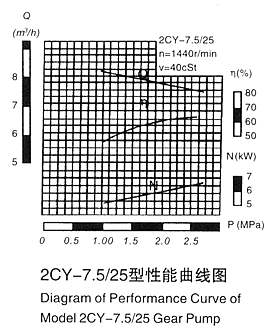

※ 性能曲線圖

　　各型齒輪泵的性能參數，是在介質粘度4×10^-3m²/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10^-5～8×10^-5m²/s(10～80cSt)范圍內，超出這個范圍則根據用戶提出的性能參數要求另行確定。
各型齒輪泵性能參數中給出的排出壓力是給出的最大的工作壓力值，在此范圍內泵均能正常工作，其工作范圍見圖一。

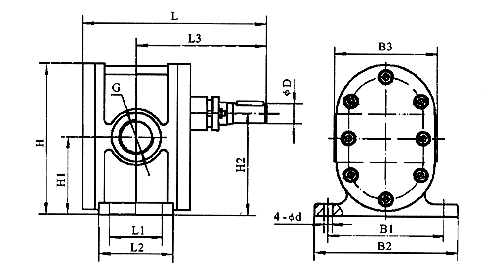

※ 2CY型泵外型、安裝尺寸

型號	L	L₁	L₂	L₃	B₁	B₂	B₃	H	H₁	H₂	G	φD	4-φd
2CY-1.08/2.5	193.5	45	75	138.5	114	138	95	132	67.5	87	G3/4"	18	10
2CY-2.1/2.5	198.5	48	78	142.5	124	154	110	164.5	86	112	G1"	18	10
2CY-3/2.5	198.5	48	78	142.5	124	154	110	164.5	86	112	G1"	18	10
2CY-4.2/2.5	220	58	88	155	160	190	140	205	107.5	140	G1¹/₄"	28	12
2CY-7.5/2.5	239	65	98	164.5	160	190	140	205	107.5	140	G1¹/2"	28	12
2CY-12/2.5	360	106	136	257	190	220	210	256	136	178	G2"	32	14

　2CY-1.08～2CY-12/12.5外型、安裝尺寸重量

型號	L	L₁	L₂	L₃	L₄	H	H₁	H₂	H₃	H₄	B	B₁	B₂	B₃	B₄	G	D	n×φ	重量 Weight(kg)
2CY-1.08/2.5	582	486	339	47.5	55	290	190	145	125.5	58	293	257	190	180	95	G³/₄"	φ36	4×φ18	56
2CY-2.1/2.5	586	493	344	49	56	302	210	157	131	45	293	257	206	180	110	G1"	φ50	4×φ18	63.5
2CY-3/2.5	605	499	349	49	56	310	210	157	131	45	333	297	206	190	110	G1"	φ50	4×φ18	77.5
2CY-4.2/2.5	720	585	420	54	65	373	255	190	157.5	50	368	332	242	210	140	G1¹/₄"	φ70	4×φ18	121
2CY-7.5/2.5	780	637	448	60	75	378	260	195	162.5	55	368	332	242	210	140	G1¹/₂"	φ70	4×φ18	136
2CY-12/2.5	1020	862	616	78	103	468	321	243	201	65	416	380	272	255	210	G2"	φ95	4×φ18	173
