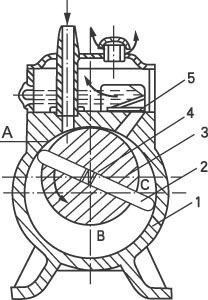

旋片泵工作原理圖
1-泵體;2-旋片;3-轉子;
4-彈簧;5-排氣閥　　

兩個旋片把轉子、定子內腔和定蓋所圍成的月牙型空間分隔成A、B、C三個部分，當轉子按圖示方向旋轉時，與吸氣口相通的空間A的容積不斷地增大，A空間的壓強不斷的降低，當A空間內的壓強低于被抽容器內的壓強，根據氣體壓強平衡的原理，被抽的氣體不斷地被抽進吸氣腔A，此時正處于吸氣過程。B腔的空間的容積正逐漸減小，壓力不斷地增大，此時正處于壓縮過程。而與排氣口相通的空間C的容積進一步地減小，C空間的壓強進一步的升高，當氣體的壓強大于排氣壓強時，被壓縮的氣體推開排氣閥，被抽的氣體不斷地穿過油箱內的油層而排至大氣中，在泵的連續運轉過程中，不斷地進行著吸氣、壓縮、排氣過程，從而達到連續抽氣的目的。

排氣閥浸在油里以防止大氣流入泵中，油通過泵體上的間隙、油孔及排氣閥進入泵腔，使泵腔內所有運動的表面被油覆蓋，形成了吸氣腔與排氣腔的密封，同時油還充滿了一切有害空間，以消除它們對極限真空的影響。

雙級旋片式真空泵由兩個工作室組成，兩室前后串聯，同向等速旋轉，Ⅰ室是低真空級，Ⅱ室是高真空級，被抽氣體由進氣口進入Ⅱ室，當進入的氣體壓力較高時，氣體經Ⅱ室壓縮，壓強急速增大，被壓縮的氣體不僅從高級排氣閥排出，而且經過中壁通道，進入Ⅰ室，在Ⅰ室被壓縮，從低級排氣閥排出；當進入Ⅱ室的氣體壓力較低時，雖經Ⅱ室的壓縮，也推不開高級排氣閥排出，氣體全部經中壁通道進入Ⅰ室，經Ⅰ室的繼續壓縮，由低級排氣閥排出，因此雙級旋片式真空泵比單級旋片式真空泵的極限真空高。

雙級旋片式真空泵工作原理圖
1-高級排氣閥;2-通道;3-低級排氣閥

水環式真空泵工作原理

1.泵和電機的安裝：

真空泵和壓縮機在安裝前，用手轉動聯軸器，保證泵內沒有卡住和其它損壞現象。整套設備運抵安裝地點時，如果包裝已損壞或受潮，以及泵已經出廠八個月以上時，應在安裝前全部拆開檢查。如果真空泵或壓縮機正常，將泵和電動機安裝在泵座上時，應校正電動機軸與泵軸的同心度，因?yàn)槿绻妱?dòng)機軸與泵軸之間有極小的傾斜也會引起軸承發熱和零件的嚴重磨損。校正方法如下：將直尺平行放在聯軸器上，在整個圓周的任何位置直尺應與聯軸器圓周完全密合，沒有間隙，且聯軸器的軸向間隙相等時，則達到了所要求的同心度。

電動機與泵軸，即使有極小的傾斜，也會引起軸承發熱和零件過早磨損等嚴重后果，如果安裝正確，用后即能輕松地轉動泵軸。在泵的進氣口應安裝過濾裝置，以防異物進入泵腔內。

2.汽水分離器的安裝：

汽車分離器根據外形圖安裝在地基上。

如果必須改變安裝位置時，應注意分離器的聯接管路不宜過長，轉彎不宜過急，否則水和氣在管道中的流動損失必將增加，從而增加了泵排氣端的壓力，這樣就降低了氣量和真空度，增加了功率消耗。

3.泵與汽水分離器的管路安裝：

泵的排氣管應與汽水分離器進撖這相連，當作壓縮機使用時，汽水分離器的排氣管應和使用壓縮空氣的系統相連接。

抽真空時如不設排氣管路，氣體則由分離器上的排氣口直接排至大氣。如需排至室外，則可將分離器的排氣口通過管路引到室外。

在泵的進氣管路上應安裝閥門進行控制，以便在停車時，防止泵內工作液因系統的真空吸力，回流到系統。

當作為壓縮機使用時，若排氣管路存在壓力，那么在汽水分離器的排氣管路上也應安裝閥門。

4.調節結構：

SK系列真空泵是通過裝在進氣管在進氣管路上的閥門來調整真空度和氣量。當作為壓縮機使用時，可用安裝在排氣管路上的閥門調節壓氣裝置的壓力。

當被壓縮氣體因?yàn)槠涫褂脳l件不允許排出時，應在進氣管和排氣管之間裝有導氣管，其直徑與閥門直徑相同，以便在最大限度內調節氣量與壓力。

離心泵工作原理
離心泵工作原理一文主要介紹了：離心泵的主要部件,離心泵工作原理，先解釋一下為什么會叫離心泵呢？？？因?yàn)樗且揽侩x心力的作用工作的泵.

離心泵工作原理

離心泵葉輪安裝在泵殼內，并緊固在泵軸上，泵軸由電機直接帶動。泵殼中央有一液體吸入4與吸入管5連接。液體經底閥6和吸入管進入泵內。泵殼上的液體排出口8與排出管9連接。在泵啟動前，泵殼內灌滿被輸送的液體；離心泵啟動后，啟動后，泵的葉輪由軸帶動高速轉動，葉片間的液體也必須隨著轉動。泵在離心力的作用下，液體從葉輪中心被拋向外緣并獲得能量，以高速離開葉輪外緣進入蝸形泵殼。在蝸殼中，液體由于流道的逐漸擴大而減速，又將部分動能轉變?yōu)殪o壓能，最后以較高的壓力流入排出管道，送至需要場所。離心泵中的液體由葉輪中心流向外緣時，在葉輪中心形成了一定的真空，由于貯槽液面上方的壓力大于泵入口處的壓力，液體便被連續壓入葉輪中。

離心泵主要部件

離心泵主要部件有葉輪、泵殼和軸封裝置。

1葉輪

離心泵部件的葉輪的作用是將原動機的機械能直接傳給液體，以增加液體的靜壓能和動能(主要增加靜壓能)。葉輪一般有6~12片后彎葉片。葉輪有開式、半閉式和閉式三種。開式葉輪在葉片兩側無蓋板，制造簡單、清洗方便，適用于輸送含有較大量懸浮物的物料，效率較低，輸送的液體壓力不高；半閉式葉輪在吸入口一側無蓋板，而在另一側有蓋板，適用于輸送易沉淀或含有顆粒的物料，效率也較低；閉式葉輪在葉輪在葉片兩側有前后蓋板，效率高，適用于輸送不含雜質的清潔液體。一般的離心泵葉輪多為此類。葉輪有單吸和雙吸兩種吸液方式。

2泵殼

離心泵泵殼作用是將葉輪封閉在一定的空間，以便由葉輪的作用吸入和壓出液體。泵殼多做成蝸殼形，故又稱蝸殼。由于流道截面積逐漸擴大，故從葉輪四周甩出的高速液體逐漸降低流速，使部分動能有效地轉換為靜壓能。泵殼不僅匯集由葉輪甩出的液體，同時又是一個能量轉換裝置。

3軸封裝置

離心泵軸封裝置作用是防止泵殼內液體沿軸漏出或外界空氣漏入泵殼內。常用軸封裝置有填料密封和機械密封兩種。填料一般用浸油或涂有石墨的石棉繩。機械密封主要的是靠裝在軸上的動環與固定在泵殼上的靜環之間端面作相對運動而達到密封的目的。離心泵氣縛現象。

當離心泵的泵殼內存有空氣，因空氣的密度比液體的密度小得多而產生較小的離心力。從而，貯槽液面上方與泵吸入口處之壓力差不足以將貯槽內液體壓入泵內，即離心泵無自吸能力，使離心泵不能輸送液體，此種現象稱為“氣縛現象”。

離心泵氣縛現象解決辦法：為了使泵內充滿液體，通常在吸入管底部安裝一帶濾網的底閥，該底閥為止逆閥，濾網的作用是防止固體物質進入泵內損壞葉輪或防礙泵的正常操作。

大型機器設備調整兩軸對中較困難，應選擇使用耐久和更換易損件方便的聯軸器。金屬?gòu)椥栽該闲月?lián)軸器一般比非金屬?gòu)椥栽䲟闲月?lián)軸器的使用壽命長。需密封潤滑和使用不耐久的聯軸器，必然增加維護工作量。對于長期連續運轉和經濟效益較高的場合，例如我國冶金企業的軋機傳動系統高速端，目前普遍采用的是齒式聯軸器，齒式聯軸器雖然理論上傳遞轉矩大，但必須在潤滑和密封良好的條件下才能耐久工作。且需經常檢查密封狀況，注潤滑油或潤滑脂，維護工作量大，增加了輔助工時，減少了有效工作時間，影響生產效益。國際上工業發達國家，已普通選用使用壽命長、不用潤滑和維護的膜片聯軸順取代鼓形齒式聯軸器，不僅提高了經濟效益，還可凈化工作環境。在軋機傳動系統選用我國研制的彈性活銷聯軸器和扇形塊彈性聯軸器，不僅具有膜片聯軸器的優點，而且緩沖減振效果好，價格更便宜。
