　　 1985年以來我港從日本引進了多種類型的高效流動機械，在進口機械的維修和配件制造工作中，經常遇到漸開線花鍵的測繪工作。由于缺乏這方面的技術標準和資料，給測繪工作造成很大困難。為了解決這一難題，下面扼要介紹JISD2001日本汽車工業用漸開線標準的內容，供從事這一領域工作的技術人員參考。漸開線花鍵
一、基本參數和計算方法

　　 1.基本參數

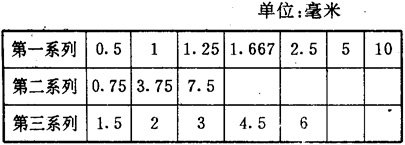

　　 (1)模數m:采用以下三個系列共15種模數(單位:毫米)
　　

　　 (2)齒數Z:從6到40個
　　 (3)位移量x和壓力角α:位移量X一般為0.8m，極少采用0.6m，0.633m，0.9m，0.967m。分度圓上的壓力角α通常為20°。

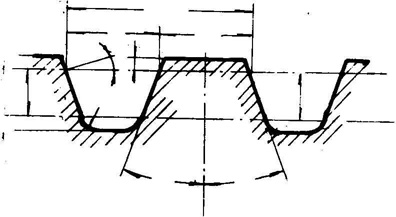

　　 (4)基本齒形:圖1所示為花鍵軸的基本齒形
　　

　　 2.基本計算公式
　　 (1)公稱直徑:當x=0.8時，
　　 d=(Z+2)m
　　 當x≠0.8時，d=(Z+2x+0.4)m
　　 (2)孔的外徑:①齒形定心和插孔時，
　　 D1=d+0.3m
　　 ②齒形定心拉孔和外徑定心時D2=d
　　 (3)軸的外徑:①齒形定心時，d1=d-0.2m
　　　　　　　　②外徑定心時，d2=d
　　 (4)孔的內徑:Dk=d-2m，
　　 (5)軸的內徑:dr=d-2.4m，
　　 (6)分度圓直徑:do=zm，
　　 (7)分度圓上的壓力角:αo=20°
　　 (8)基圓直徑:dj=docosα。
　　 (9)周節:to=πm.
　　 (10)基節:tj=tocosα。
　　
　　 式中:α′1——軸用量棒中心壓力角。
　　　　　 U——測軸跨棒距用量棒直徑。
　　 見圖2
　　 ②孔的跨棒距尺寸
　　
　　 a1——孔用量棒中心壓力角。
　　 式中:V——測孔跨棒距用量棒直徑，見圖2，u和V數值從表1可查得。
　　 圖2中:V1——量棒削去后的尺寸，V1可從表1中查出。

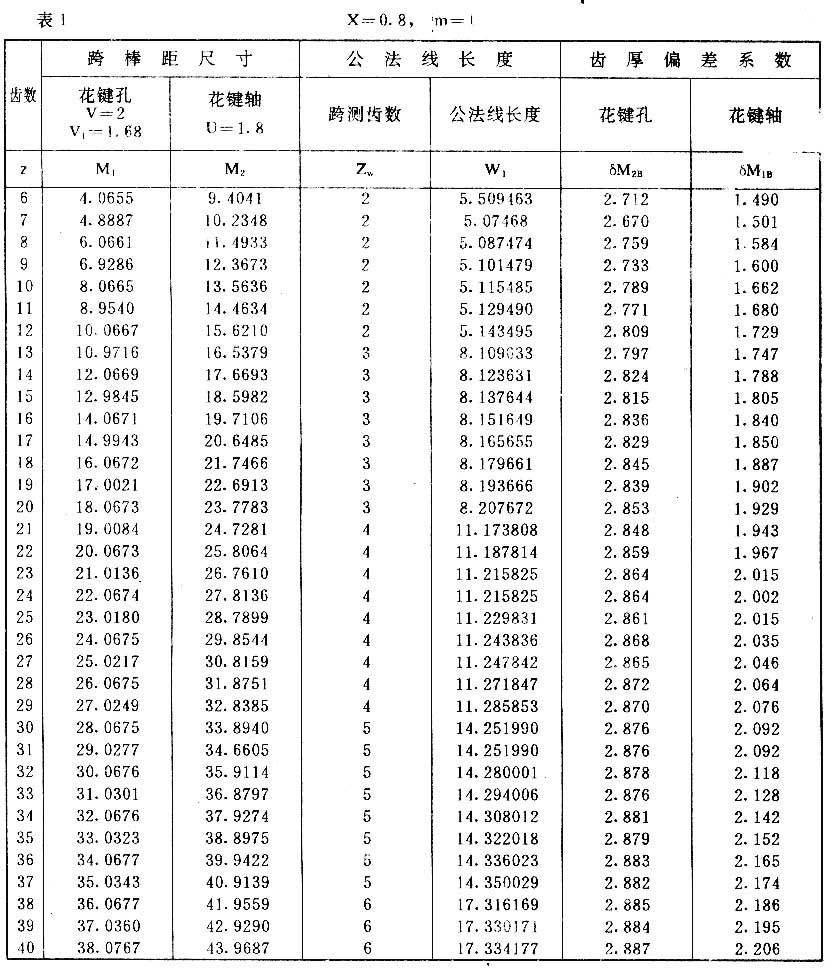

　　 當m=1時的跨棒距可從表1中直接查得，將該數值乘以模數即是量值的公稱尺寸。
　　

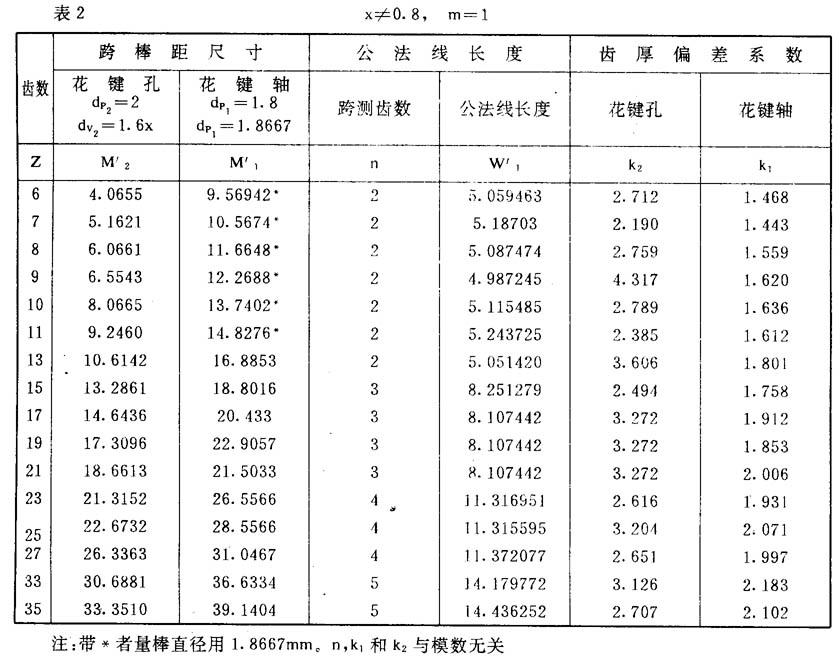

　　 (16)當x≠0.8時的跨棒距及有關數值從表2中查得。
　　 表2代號M′2，M′1，dP2，dV2和dP1見圖3
　　

　　 注:帶*者量棒直徑用1.8667mm。n，K1與K2與模數無關。
　　 3.定心方式、公差與配合
　　 (1)定心方式有齒形定心和外徑定心兩種。
　　 (2)配合種類分以下四種配合
　　 ①自由配合，即有間隙配合。
　　 ②滑動配合，一般為有較小間隙配合，也可能有較小過盈出現。
　　 ③固定配合，一般有較小過盈，也可能有較小間隙。

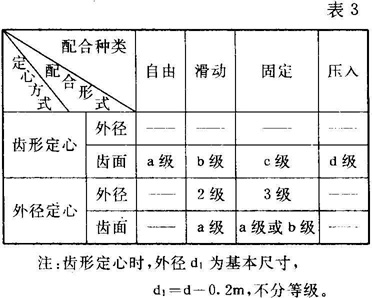

　　 ④壓入配合:必有過盈，但外徑定心不采用此種配合。以上四種配合是通過改變花鍵軸的尺寸實現的。配合級別根據定心方式和配合種類可從表3中查得。
　　

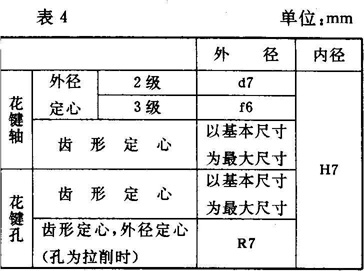

　　 (3)公差　公差是借用日本圓柱齒輪公差標準(JISBO401)的符號及數值，直徑公差見表4
　　

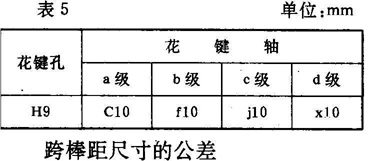

　　 基園齒厚(或齒槽寬)公差值見表5
　　

　　 對花鍵軸
　　

　　 的下差×δM1B(或k1)
　　 對花鍵孔:
　　 上偏差△M2上=Sj的H9級精度的上差×δM2B(或K2)
　　 下偏差△M2F=Sj的H9級精度的下差×δM2B(或k2)
　　

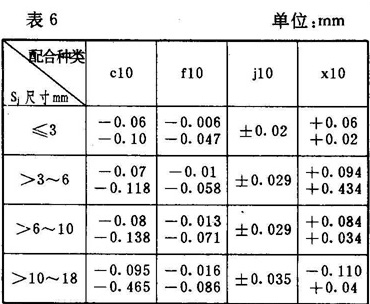

　　 表4和表5中的d7，f6，R7，H7和H9可從國標GB1801-79查得，而上式中Sjclo，Sjf10，SjJ10和Sjx10的上差和下差的含義是以基圓弧齒厚Sj之值作為公稱尺寸，查JISB0401標準中的C10，f10，j10或X10的上差和下差。常用公差值也可從表6中查得。δM1B和δM2B的數值可從表1中查出，K1和K2的數值可從表2中查得。
　　 4.標注方法
　　 花鍵聯結的標注方法是:花鍵孔或花鍵軸的公稱直徑(單位為毫米)×齒數×模數表示。齒形定心孔無附注，外徑定心用R標注，對花鍵軸還要標注精度等級。例如:
　　 齒形定心:孔35×12×2.5，
　　　　　　　　　 軸35×12×2.5(b級)
　　 外徑定心:孔35×12×2.5(R)，
　　　　　　　　　 軸35×12×2.5(2-a級)
　　 我們已運用上述資料，解決了不少日產車的花鍵聯接的測繪問題。
