        NYP型內環式高粘度泵

        ● 概述
          NYP系列內齒泵是根據石油、化工、涂料、油脂、醫藥、染料、食品等行業的需求,研制開發的新型容積式泵,由于該產品可選用不同的材質和其獨特的結構,因此廣泛應用于不同性質,不同粘度的介質輸送。
          適用介質溫度:-10℃ —200℃(NYPO.78和NYP2.3的適用溫度為-10℃ —80℃)。
        適用介質粘度:1.0cSt—300,000cSt(NYPO.78和NYP2.3的適用粘度為1.0cSt—10,000cSt)。

         詳細信息
         詳細信息
         詳細信息
         詳細信息
         詳細信息
         詳細信息
         詳細信息
         詳細信息
         詳細信息
         詳細信息
         詳細信息
        KC鏈輪聯軸器(現貨供應)
         詳細信息
         詳細信息
         詳細信息
         詳細信息
         詳細信息
         詳細信息
         詳細信息
         詳細信息
         詳細信息
         詳細信息
         詳細信息
         詳細信息
         詳細信息



        ● 優點
          (1)輸送液體平穩,無脈動,振動小,噪音低。
        (2)有很強的自吸性能。
        (3)正確選用零件材料,可輸送多種有腐蝕性的介質,使用溫度可200℃。
        (4)內外轉子轉向相同,磨損小,使用壽命長。
        (5)泵的轉速與流量呈線性函數關系,可適當改變轉還來改變泵的流量。
        (6)特別適用高粘度稠度介質的輸送。


           ● 型號含義

        NYP
        7.0
        A
        內齒輪
        理論排量L/100r
        改進設計順序號

          ● 選泵時應考慮的主要事項
           (1)介質的潤滑性、清潔度、腐蝕性。
        (2)介質的粘稠度、溫度。
        (3)泵進口壓力及出口壓力,安裝高度。
        (4)使用場合的防爆要求。
        (5)訂貨時請注明泵型號,設計使用壓力,轉速,介質粘度,溫度,電機防爆級別,介質名稱。
        (6)對于本樣本所列以外的特別工況條件,可按用戶要求單獨設計供貨。

        NYP型齒輪泵外形及安裝尺寸

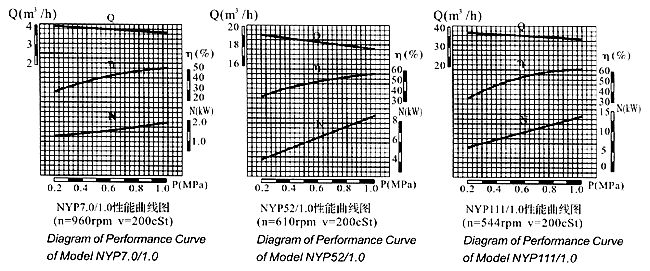

        ※ 性能曲線圖

        ※ 結構型式(如圖一)

        (1)工作原理
        具有內齒的驅動齒輪(外轉子)帶動內轉子在全封閉的泵體內作同方向轉動,泵體和前蓋的月牙板使吸入和排出口隔開。轉動時,在吸入口形成負壓,液體被吸入,轉子將液體帶到排出口,受壓排出泵體,完成了液體的輸送。
        (2)結構
        如圖1,泵主要有內外轉子,軸,泵體,前蓋,拖架,密封,軸承等組成。密封有機械密封和填料密封的兩種形式,對于高溫、高粘稠度及腐蝕性強的介質,選用填料密封。
        輸送易結晶物料時,在前蓋和泵體上可設計帶有保溫夾套,工作時通蒸汽保溫融化。泵可配安全閥,當泵或管路系統超壓時,安全閥門打開,形成內部回流,保證系統安全。
        泵裝置由泵,電機和底座組成。傳動方式有橋式和直聯式兩種。
        從主軸外伸端向泵看,為順時針旋轉。

        (圖一)

        1.前蓋 2.內轉子 3.泵體 4.外轉子 5.滑動軸承或滾動軸承 6.填料密封或機械密封 7.主軸 8.托架

        ※ 泵頭外形尺寸圖

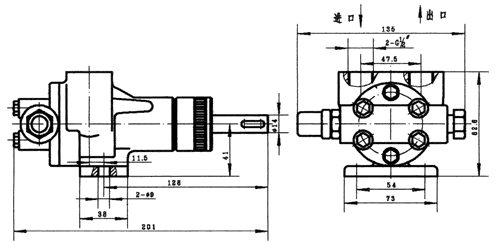

         NYP0.78泵頭外形尺寸

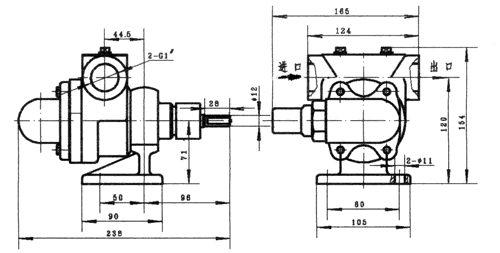

         NYP2.3泵頭外形尺寸

         NYP7.0(A),NYP52(A)泵頭外形尺寸


        泵型號
        理論排量
        L/100r
        A B C D E F G H I Q N P Z 口徑
        NYP7.0A
        (原NYP3A)
        7.0 80 31 90 154 413 140 172 100 190 127 43 19 13 M48×2
        NYP52A
        (原NYP10A)
        52 120 30 130 200 580 200 240 160 290 180 57 30 18 M60×2
        NYP7.0A
        (原NYP3A)
        7.0 58 16 99 147 375 140 172 88 178 90 43 19 13 G11/2"
        NYP52A
        (原NYP10A)
        52 70 17 95 257 523 204 235 140 270 102 57 30 15 G2"

         NYP3.6,NYP24,NYP80,NYP111(A),NYP727泵頭外形尺寸


        型號
        理論排量
        L/100r
        A
        B
        C
        D
        E
        F
        G
        H
        I
        J
        K
        L
        N
        P
        Q
        S
        Z
        ZNYP3.6
        3.6
        80
        31
        89
        154
        398
        140
        172
        100
        220
        40
        84
        110
        43
        19
        127
        4-φ18
        13
        NYP24
        24
        120
        30
        94
        196
        518
        200
        240
        160
        320
        50
        125
        165
        57
        30
        180
        4-φ18
        18
        NYP80
        80
        170
        27.5
        138.5
        183.5
        592
        220
        255
        180
        390
        80
        160
        200
        75
        42
        225
        8-φ18
        15
        NYP111
        (原NYP30A)
        111
        170
        25
        142
        188
        616
        220
        255
        180
        390
        80
        160
        200
        58
        40
        225
        8-φ18
        15
        NYP111
        (原NYP30A)
        111
        340
        30
        3
        198
        688
        220
        280
        220
        430
        80
        160
        200
        75
        42
        420
        8-φ18
        20
        NYP320
        320
        340
        35
        120.5
        268
        849
        330
        400
        260
        520
        125
        210
        250
        120
        65
        410
        8-φ18
        22
        NYP727
        (原NYP50A)
        727
        410
        40
        170
        260
        1060
        370
        450
        360
        680
        150
        240
        285
        120
        80
        530
        8-φ18
        22

        ※ 整機外形與安裝尺寸

        (1)與電機直聯配焊接底座
        NYP0.78配Y90S(Y8021)電機


           NYP2.3配Y90S電機

         配鑄鐵底座

        型號
         L
         L1
         L2
         L3
         L4
        H
        H1
         H2
         B
         B1
         B2
         B3
         D
         4-D1
        配套電機
        型號
        功率
        NYP7.0
        913
        85
        399
        600
        164
        365
        182
        272
        385
        225
        335
        90
        G11/2"
        φ22
        Y132S-6
        3kw
        NYP7.0A
        905
        72
        439
        636
        1275
        390
        207
        297
        396
        248
        346
        90
        M48×2
        φ22
        Y132S-6
        3kw

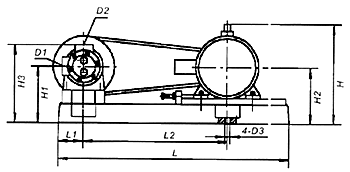

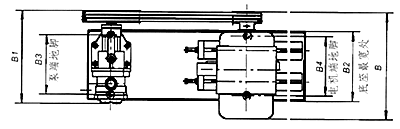

        (2)采用皮帶輪聯接傳動(橋式)


        型號
        流量m3/h  L L1 L2 H H1 H2 H3 B B1 B2 B3 B4 D1 D2 D3
        NYP7.0A 1.5 918 104 605 425 237 242 327 475 414 310 266 266 M48×2 M48×2 φ20
        2 918 104 605 425 210 242 300 475 414 310 266 266 M48×2 M48×2 φ20
          NYP52A 8 1030 135 602 505 280 280 410 605 580 516 324 444 M60×2 M60×2 φ22
        10 1030 135 602 505 280 280 410 605 580 516 324 444 M60×2 M60×2 φ22
        12 1030 135 602 505 280 280 410 605 580 516 324 444 M60×2 M60×2 φ22

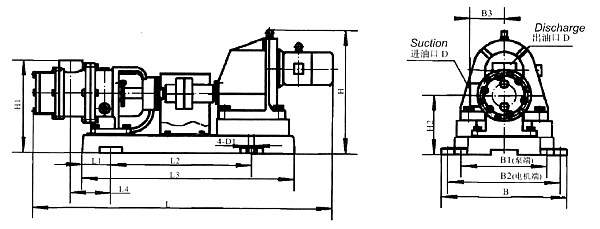

        (2)配減速電機



        型號
         L  L1  L2  L3  L4  H  H1  H2  B  B1  B2  B3  D  D1   Decelerator
        型號
        功率KW
        轉速r/min
        NYP7.0   1028  91  384  590  115  327  253  163  270  225  225 90  G11/2" φ20  YCJ71  3 583
        455
        NYP52 1361 67 576 790 130 480 355 225 400 308 340 130 G2" φ22 YCJ112 7.5 228
         1351  67  576  790  130  533  355  225  400  308  340  130  G2"  φ22  YCJ100  7.5 303
        357
        1436 67 576 790 130 533 355 225 400 308 340 130 G2" φ22 YCJ100 11 475
        NYP111 1500 154 558 890 227 585 495 285 525 385 475 210 φ80   φ22   YCJ112   15 305
        417
        479
        NYP727 2423 200 950 1259 330 825 935 615 580 520 520 320 φ150 φ28 YCJ315 37 128
        NYP3.6 1050 91 384 590 131 339 265 175 270 225 225 90 φ40 φ20 YCJ71 2.2 587
        NYP7.0A  1066  91 384  590  131  339  265  175  270  225  225  90 M48×2 φ22 YCJ71  3 583
        455
        NYP24 1250 111 540 815 190 490 365 235 476 326 426 130 φ50 φ22 YCJ100 4 226
        NYP52 1480 111 540 815 190 543 365 235 476 326 426 130 M60×2 φ22 YCJ112 7.5 228
         1489  111  540  815  190  490  365  235  476  326  426  130 M60×2 φ22 YCJ100  7.5 303
        357
        1574 111 540 815 190 490 365 235 476 326 426 130 M60×2 φ22 YCJ100 11 475
        NYP80 1654 154 558 890 223.5 618 495 285 525 385 475 210 φ80 φ22 YCJ112 15 479
          NYP111A   1750   240   654   1076   173   625   527   317   508  378   458   210 φ80 φ22 YCJ122   15 305
        417
        479

        NYP型內環式高粘度泵性能參數表

        型號
        通徑mm
        理論排量
        L/100rev
        粘度
        cSt
        轉速
        r/min
        壓差(MPa)
        連接形式
        0.4
        0.6
        0.8
        1.0

        軸功率(kw)流量(L/min)

        NYP0.78
        15
        0.78
        20
        1390
        0.17/9.3
        0.23/9.0
        0.28/8.8
        0.32/8.6
        G1/2"
        60
        1390
        0.18/9.5
        0.24/9.2
        0.28/9.0
        0.33/8.9
        200
        1390
        0.31/10.4
        0.35/10.2
        0.39/10.0
        0.43/9.9
        600
        1390
        0.39/10.4
        0.44/10.3
        0.48/10.3
        0.52/10.2
        2000
        910
        0.23/6.8
        0.27/6.8
        0.30/6.8
        0.33/6.7
        6000
        720
        0.24/5.4
        0.31/6.1
        0.30/6.8
        0.40/6.8
        NYP2.3
        25
        2.3
        20
        1400
        0.38/28.4
        0.49/27.5


        G1"
        60
        1400
        0.59/29.2
        0.65/28.8


        200
        1400
        0.61/30.0
        0.72/29.6


        600
        1400
        0.92/31.9
        0.96/31.7


        2000
        910
        0.61/19.9
        0.68/19.7


        6000
        720
        0.77/16.32
        0.83/16.2


        NYP3.6
        40
        3.6
        20
        1450
        0.69/46.7
        0.94/45.9
        1.18/45
        1.44/43.4
        法蘭
        Flange
        60
        1450
        0.81/47.5
        1.09/46.7
        1.37/45.9
        1.57/44.7
        200
        1450
        1.06/49.7
        1.31/49.2
        1.56/48.8
        1.79/47.3
        600
        1450
        1.45/49.9
        1.61/49.6
        1.77/49.3
        1.93/49
        2000
        960
        1.28/34.3
        1.41/33.8
        1.54/33.7
        1.65/33.6
        6000
        640
        1.08/23.0
        1.18/22.9
        1.28/22.9
        1.37/22.8
        20000
        583
        1.22/20.5
        1.24/20.4
        1.25/20.4
        1.38/20.3
        60000
        455
        0.84/16.3
        0.91/16.2
        0.98/16.1
        1.01/16
        NYP7.0
        NYP7.0A
        (原型號:
        NYP3
        NYP3A)
        40
        7.0
        20
        1450
        1.36/98.1
        1.8/96
        2.0/94.7
        2.4/93
        螺紋
        Thread



        60
        1450
        1.45/99
        1.9/97
        2.2/96.4
        2.6/95
        200
        1450
        1.62/99.8
        2.0/98
        2.3/97.5
        2.7/97
        600
        960
        1.4/62
        1.6/65
        1.8/44
        2.0/64
        2000
        960
        1.8/67
        2.0/66
        2.3/65
        2.6/65
        6000
        640
        1.5/44.5
        1.7/44
        1.8/44
        2.0/44
        20000
        583
        1.6/40.5
        1.9/40
        2.1/40
        2.2/40
        60000
        455
        1.46/31.5
        1.8/31
        1.9/31
        2.0/31
        NYP24
        50 24
        20
        720
        1.8/165
        2.3/161
        2.8/158
        3.4/155
         法蘭
        Flange
        60
        720
        2.0/166
        2.6/164
        3.1/162
        3.7/158
        200
        610
        1.9/143
        2.5/141
        3.0/139
        3.5/136
        600
        541
        2.1/127
        2.6/125
        3.0/124
        3.5/122
        2000
        475
        2.2/112
        2.6/111
        2.9/110
        3.4/109
        6000
        357
        2.0/85
        2.3/84
        2.6/83
        2.9/83
        20000
        303
        1.9/72
        2.2/72
        2.4/72
        2.6/71
        60000
        228
        1.6/54
        1.8/54
        2.0/54
        2.3/54
        NYP52
        NYP52A
        (原型號:
        NYP10
        NYP10A)
        50 52
        20
        720
        4.3/362
        5.8/355
        6.9/348
        8.1/340
         螺紋
        Thread
        60
        720
        4.7/364
        6.2/358
        7.3/352
        7.5/346
        200
        610
        4.6/309
        5.9/304
        6.9/300
        8.0/294
        600
        541
        4.9/275
        6.0/271
        6.8/268
        7.8/264
        2000
        475
        5.0/243
        5.9/238
        6.6/237
        7.6/235
        6000
        357
        4.1/184
        4.9/182
        5.3/181
        6.2/180
        20000
        303
        3.8/157
        4.6/156
        5.1/155
        5.6/155
        60000
        228
        3.1/119
        3.7/118
        4.0/118
        4.5/118
          NYP80
         80
        80
        20
        615
        5.2/471
        6.9/461
        8.5/451
        10.0/433
         法蘭
        Flange
        60
        615
        5.5/474
        7.2/465
        8.8/457
        10.5/448
        200
        544
        5.7/421
        7.2/414
        8.6/408
        10.1/401
        600
        479
        6.0/372
        7.3/367
        8.5/362
        9.8/356
        2000
        417
        6.5/326
        7.7/322
        8.9/319
        10.1/315
        6000
        305
        5.6/239
        6.6/237
        7.5/326
        8.4/233
        20000
        228
        5.5/180
        6.4/179
        6.9/178
        7.7/177
        60000
        188
        5.5/149
        6.1/149
        6.7/149
        7.2/148
        NYP111
        NYP111A
        (原型號:
        NYP30
        NYP30A)
         80
        111.4
        20
        615
        6.7/660
        9.2/647
        11.2/634
        13.6/622
         法蘭
        Flange
        60
        615
        6.9/664
        9.4/652
        11.5/642
        13.9/631
        200
        544
        7.1/589
        9.3/580
        11.0/573
        13.2/563
        600
        479
        7.3/521
        9.5/514
        11.1/508
        13.1/502
        2000
        417
        7.7/455
        9.7/450
        11.0/447
        12.7/442
        6000
        305
        6.9/335
        8.4/332
        9.4/331
        10.6/328
        20000
        228
        6.3/251
        7.5/250
        8.2/249
        9.2/248
        60000
        188
        6.2/209
        7.1/208
        7.6/208
        8.5/207
        NYP160
         100
        160
        20
        600
        8.9/930
        12.1/916
        15.3/902
        17.5/888
        法蘭
        Flange
        60
        600
        9.4/935
        12.6/922
        15.8/910
        19.0/898
        200
        550
        12.3/866
        15.3/859
        18.3/852
        21.3/845
        600
        480
        10.2/754
        12.8/747
        15.4/740
        18.0/737
        2000
        355
        9.1/560
        11.1/556
        13/552
        15.1/548
        6000
        319
        10.0/505
        11.7/502
        13.5/500
        15.2/497
        NYP220
        125
        220
        20
        430
        8.8/902
        11.9/880
        15.0/858
        18.0/836
        法蘭
        Flange
        60
        430
        9.0/909
        12.0/890
        15.0/871
        18.0/852
        200
        355
        8.5/753
        11.1/739
        13.7/726
        16.3/713
        600
        320
        9.4/682
        11.8/671
        14.1/660
        16.5/649
        2000
        254
        9.1/544
        11.0/537
        13.0/530
        15.1/523
        6000
        244
        10.1/483
        11.9/478
        13.6/473
        15.4/468
        20000
        160
        9.1/347
        10.5/345
        11.9/343
        13.3/341
        60000
        117
        8.4/256
        9.4/255
        10.4/254
        11.4/253
        NYP320
         125
         320
        20
        430
        13.0/1306
        18.0/1270
        22.0/1235
        26.0/1200
        法蘭
        Flange
        60
        430
        13.0/1316
        18.5/1285
        22.0/1255
        26.5/1225
        200
        355
        11.8/1091
        15.5/1068
        19.1/1046
        22.8/1024
        600
        320
        13.2/987
        16.5/968
        19.7/950
        22.9/932
        2000
        284
        14.2/881
        17.4/867
        20.6/854
        23.8/841
        6000
        222
        13.7/693
        16.2/684
        18.7/675
        21.2/666
        20000
        168
        13.2/529
        15.3/525
        17.3/522
        19.4/519
        60000
        125
        12.0/397
        13.7/396
        15.3/395
        16.9/394
        NYP650
        150
         650
        20
        315
        19.0/1921
        26.0/1857
        33.0/1794

        法蘭
        Flange
        60
        315
        20.0/1940
        26.4/1886
        33.2/1832

        200
        284
        17.9/1756
        24.0/1711
        30.4/1666

        600
        253
        17.6/1572
        22.7/1534
        28.9/1500

        2000
        196
        15.7/1225
        20.6/1201
        24.5/1176

        6000
        160
        16.0/1008
        19.8/993
        22.3/978

        20000
        117
        13.6/745
        16.5/738
        19.2/731

        60000
        100
        15.0/645
        17.2/643
        19.5/640

        NYP727
        (原型號:
        NYP50)
        150
        727
        20
        315
        21.5/2135
        29.4/2058
        37.3/1980

        法蘭
        Flange
        60
        315
        22.4/2157
        29.8/2090
        37.3/2026

        200
        280
        19.6/1928
        26.7/1874
        33.5/1820

        600
        245
        19.6/1696
        25.1/1652
        31.2/1611

        2000
        200
        18.7/1394
        23.3/1363
        28.5/1334

        6000
        170
        19.2/1195
        23.3/1175
        27.9/1155

        20000
        125
        17.0/888
        20.1/878
        23.3/868

        60000
        100
        16.8/720
        19.5/717
        22.3/713

        NYP1670
         200
        1670
        20
        250
        38.0/3852
        52.0/3690
        66.0/3529

        法蘭
        Flange
        60
        250
        40.0/3900
        54.0/3763
        68.0/3626

        200
        225
        37.5/3535
        50.0/3424
        62.5/3313

        600
        195
        37.0/3079
        48.0/2990
        58.6/2900

        2000
        160
        35.0/2547
        44.0/2485
        53.0/2422

        6000
        135
        34.6/2177
        42.0/2138
        50.0/2100

        20000
        112
        35.0/1830
        41.5/1810
        48.0/1790

        60000
        85
        36.0/1405
        35.7/1400
        40.6/1392


        注:對于粘度更高的介質,所應選用的轉速和驅動電機功率,請與我公司聯系。









        齒輪泵技術
        主站蜘蛛池模板: 丰满岳乱妇三级高清| 久久天堂综合亚洲伊人HD妓女 | 国产成人无码AV片在线观看不卡| 亚洲精品乱码久久久久久按摩高清| 亚洲老妇女一区二区三区| 国产果冻豆传媒麻婆精东 | 国产又猛又爽又黄视频| 亚洲自在精品网久久一区| 中文字幕av一区二区三区| 成人av片在线观看免费| 午夜福利精品国产二区| 在线观看国产精品日本不卡网 | 99久久精品美女高潮喷水| 亚洲区综合中文字幕日日| 天堂网亚洲综合在线| 国产拗精品一区二区三区| 国产91精品丝袜美腿在线| 国产精品毛片av999999| 亚洲男女一区二区三区| 日韩精品无码免费专区网站| 亚洲av无码成人精品区一区| 国产精品自线在线播放| 国产日本一区二区三区久久| 好吊妞| 婷婷99视频精品全部在线观看| AV喷水高潮喷水在线观看COM| 国产亚洲sss在线观看| 国产成熟女人性满足视频| 无码专区—va亚洲v专区vr| 天天澡日日澡狠狠欧美老妇| 波多野42部无码喷潮| 天堂va蜜桃一区二区三区| 人人澡人人妻人人爽人人蜜桃| 手机无码人妻一区二区三区免费 | 熟妇人妻系列aⅴ无码专区友真希| 国产精品天干天干综合网| 伊人无码一区二区三区| 成人免费无遮挡在线播放| 免费a级毛片18以上观看精品| 在线国产极品尤物你懂的| 上司人妻互换hd无码|
