膜片聯軸器安裝使用說明

　　1. 安裝前應首先檢查原動機和工作機兩軸是否同心，兩軸表面是否有包裝紙和碰傷，聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈，碰傷用細銼處理好。 然后 檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符。一般選型時，讓原動機和工作機端半聯軸節長度小于其軸伸長度10—30mm為好。
2. 為了便于安裝，最好是將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝后保證軸頭不能凸出半聯軸節端面，以齊平為好。 檢測兩半聯軸節之間的距離：沿半聯軸節的法蘭盤兩內側測出3--4點的讀數取平均值，及加長段與兩個膜片組實測尺寸之和，兩者誤差控制在0—0.4mm范圍之內。

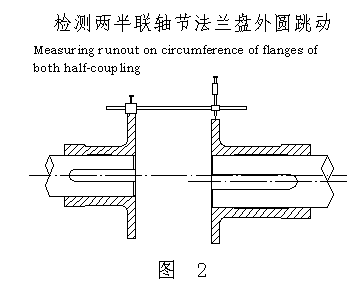

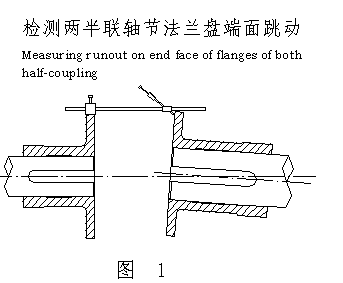

3. 找正：用百分表檢測兩半聯軸節法蘭盤端面和外圓跳動，當法蘭盤外圓小于250mm時跳動值應不大于0.05mm；當法蘭盤外圓大于250mm時，跳動值應不大于0.08,測量方法參見 圖1、圖2 。

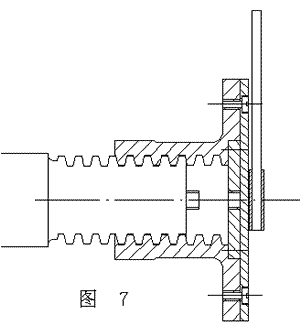

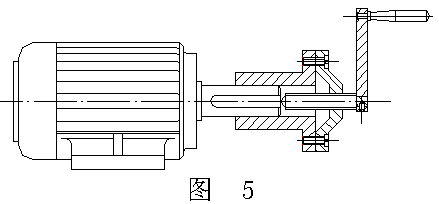

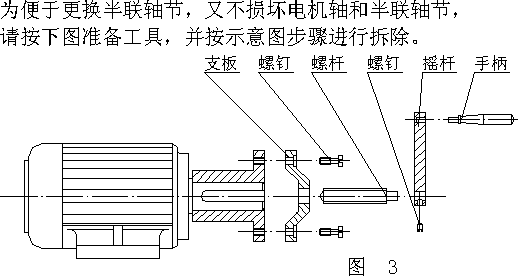

4.安裝螺栓：把螺栓從法蘭盤小孔外側穿入，從另一件法蘭盤大孔外側穿出套上緩沖套、彈性墊圈、扭上螺母,用扳手將螺母把緊。如安裝不適或拆除更換，又不損傷軸及半聯，請按 圖3至圖7 作工具并安裝。安裝完畢后，轉動自如無別勁為好。

　　5. 操作工須知：在啟動設備前應先檢查聯軸器的螺母是否有松動或脫落，如有要及時將螺母用扳手把緊。應先空載啟動設備1分鐘后將負載管線閥門打開；停機順序相反。(請每月將聯軸器外部用機油涂刷一遍)
6、實踐證明，如按說明及要求進行安裝、維護、操作、膜片聯軸器的日啟動次數在1--5次,膜片的使用壽命最少5年以上.如不按說明書的要求進行安裝、維護、操作，特別是螺栓方向裝錯使膜片變形或原動機與工作機兩軸軸心偏移過大都會使膜片提前損壞。

膜片聯軸器的正確選擇： 　

　1、 膜片聯軸器至少由一個膜片和兩個軸套組成。膜片被用銷釘緊固在軸套上一般不會松動或引起膜片和軸套之間的反沖。有一些生產 商提供兩個膜片的，也有提供三個膜片的，中間有一個或兩個剛性元件，兩邊再連在軸套上。 　　

2、 膜片聯軸器這種特性有點像波紋管聯軸器，實際上聯軸器傳遞扭矩的方式都差不多。膜片本身很薄，所以當相對位移荷載產生時它 很容易彎曲，因此可以承受高達1.5度的偏差，同時在伺服系統中產生較低的軸承負荷。 　　

3、 膜片聯軸器常用于伺服系統中，膜片具有很好的扭矩剛性，但稍遜于波紋管聯軸器。 　　

4、 另一方面，膜片聯軸器非常精巧，如果在使用中誤用或沒有正確安裝則很容易損壞。所以保證偏差在聯軸器的正常運轉的承受范圍之 內是非常必要的。 　　

5、根據軸徑調整型號： 　　初步選定的軸承聯軸器聯接尺寸，即軸孔直徑d和軸孔長度L，應符合主、從動端軸徑的要求，否則還要根據軸徑d調整聯軸器的規格。 　　主、從動端軸徑不相同是普通現象，當轉矩、轉速相同，主、從動端軸徑不相同時，應按大軸徑選擇聯軸器型號。新設計的傳動系統中， 應選擇符合GBT3852中規定的七種軸孔型式，推薦采用J1型軸孔型式，以提高通用性和互換性，軸孔長度按i軸承聯軸器產品標準的規定。

我公司生產的膜片聯軸器以優異的產品質量、快捷的交貨期加上售前售后優良的服務態度，成為諸多商家的首要選擇。天碩聯軸器膜片聯軸器的優點：
——無需潤滑及日常維護；
——無需拆卸就能檢測膜片聯軸器的狀態；此外，設備運轉過程中，利用頻閃燈可對膜片進行檢查
——膜片聯軸器扭轉剛度高，零回轉；
——如果安裝對中準確，聯軸器終身不會損壞，壽命無限長久；
——膜片聯軸器無磨損部件，可是用于各種惡劣的工況環境；
——如果偏移誤差在限定的范圍內，聯軸器將與設備擁有同樣長的壽命；
——膜片聯軸器超扭矩安全運轉設計，峰值扭矩是額定扭矩的2倍。
天碩聯軸器秉承不斷為用戶提供更好更新的傳動產品的信念，為全國用戶帶來性能優異的膜片聯軸器！天碩聯軸器開發的膜片聯軸器為幾乎所用的工業應用場合提供了長壽命、低維護量的選擇！
天碩膜片聯軸器采用了最新的有限元素分析法進行設計，對結構及材質進行了廣泛的測試并擁有在實際應用場所中穩定運轉多年的經驗所有產品均嚴格按照ISO9001質量保證體系的要求進行質量控制，值得信賴。 天碩聯軸器天碩聯軸器膜片聯軸器在傳統結構的基礎上引入了有限元素分析法對膜片的形狀進行了改進，使其6螺栓型的產品能夠在承受1.5度偏移時仍正常運轉，此時能傳遞高達50%額定值的扭矩（詳細性能參數見聯軸器性能表）。與其他形式的聯軸器相比，膜片式聯軸器在承受偏差時作用在軸和軸承上的應力更小，同時傳遞的扭矩更多。
天碩膜片聯軸器提供多種結構形式以滿足不同用戶的使用需要：3片式中間段結構的產品適用于工業上的通常應用場合中以及OEM設備上；5片式中心脫卸式聯軸器特別適合用于石化煉油廠中以及要求滿足API標準的場合中；緊湊型聯軸器適用于原標準型鼓型齒式聯軸器的場合
值得注意的是，由于膜片聯軸器的剛性很強，如果設備安裝時兩軸間的偏差過大，膜片式聯軸器會對軸上的止推軸承產生很大的軸向應力。因此，使膜片組具有一定的導向和定位能力對于膜片式聯軸器的應用——特別是應用于高轉速場合——非常關鍵。天碩聯軸器膜片聯軸器在膜片組的螺栓孔上別具匠心的設計了定位的槽口，能與軸轂上的臺階相契合，這樣就使得本聯軸器即使在高速運轉過程中仍然保持軸上良好的定位和平衡，確保產品滿足API 617標準的要求。
天碩膜片聯軸器中間的膜片采用高等級不銹鋼(AISI-301)制成，能夠確保膜片不僅強度高、壽命持久、耐勞等特性，還能適用于大多數工況環境。與此同時，膜片表面覆蓋有低摩擦系數的涂層以減小摩擦力，提高其抗接觸磨損的能力。
膜片聯軸器采用獨特的6孔、8孔或10孔膜片組，隨著孔數的增加，聯軸器能夠傳遞的扭矩更高，剛性越強，但相應能夠容納的位移偏差量越小。
膜片聯軸器還可與過載保護軸套配合使用，組成過載保護裝置。
天碩膜片聯軸器能夠提供多種結構的產品以適用于絕大多數應用要求，此外天碩聯軸器的工程師還可定制特殊結構的產品來滿足不同客戶的特殊要求：如緊湊連接、中心脫卸、絕緣、垂直安裝、過載保護等等。
天碩膜片聯軸器的設計和制造均嚴格按照ISO 9001質量控制體系要求進行控制，保證每一個提供給用戶的聯軸器都是高質量、值得信賴的產品！
