RY型離心式熱油泵
RY型離心式熱油泵

　　● 應用范圍

　　

	脹緊聯結套、錐套

詳細信息

	LAK鞍形塊彈性聯軸器

詳細信息

	DL多角形橡膠聯軸器

詳細信息

	橡膠輪胎聯軸器

詳細信息

	小型十字軸萬向聯軸器

詳細信息

	鼓形齒式聯軸器

詳細信息

	蛇形彈簧聯軸器

詳細信息

	夾緊式--十字滑塊聯軸器

詳細信息

	平行聯軸器

詳細信息

	螺紋聯軸器

詳細信息

	波紋管聯軸器

詳細信息

	編碼器聯軸器

詳細信息

	彈簧螺旋鋼聯軸器

詳細信息

	液力偶合器

詳細信息

	超越離合器

詳細信息

	軸承座

詳細信息

	逆止器

詳細信息

	制動器

詳細信息

	水泵用聯軸器

詳細信息

	金屬膜片聯軸器

詳細信息

	鏈輪磨擦式安全聯軸器

詳細信息

	凸緣聯軸器

詳細信息

	芯型彈性聯軸器

詳細信息

	制動輪

詳細信息

	軸類加工

詳細信息

	鏈輪、齒輪加工

詳細信息

	磁性聯軸器

詳細信息

	扭力限制器

詳細信息

該系列產品廣泛應用于石油、化工、油脂、筑養路、制藥、食品加工、塑料、橡膠、合成纖維、紡織印染、木材加工等行業輸送不含固體顆粒的弱腐蝕性高溫液體，另外，還在機械工業、食品工業、醫藥生產、熱油爐供油循環系統、熱油取暖循環系統中廣泛應用。也可根據用戶需要，在過流部件選用不同的材質，輸送具有腐蝕性或其他特殊性能的液體。溫度T：－20～350℃

　　
　　● 性能

　　 RY系列泵采用軟填料密封，具有良好的熱態適應性，密封可靠，無泄漏無附加冷卻設備，節約運行費用。結構簡單，維修費用低。性能先進、效率高、體積小、噪聲低、能長期穩定運行。泵為軸向吸入，腳支撐結構。該泵結構合理，性能優良，使用可靠。適用于輸送不含固體顆粒的高溫液體。其耐腐蝕程度和使用溫度取決于與介質接觸的主要零件的材料（分三類：HT200、ZG230-450、1Cr18Ni9Ti,OCr18Ni12-Mo2Ti)

　　

　 ● 型號意義：以RY100-65-200A為例

RY	100	65	200	A
熱油泵	泵體入口直徑	泵體出口直徑	葉輪名義外徑	表示葉輪外徑第一次切割（D、E表示變型葉輪）

RY型風冷式熱油泵安裝尺寸及曲線

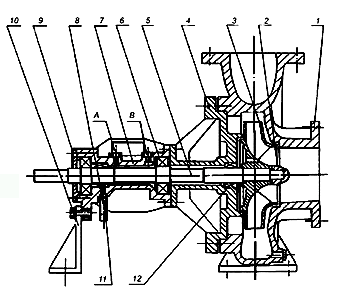

※ 結構簡介

　　RY型熱油泵為單級懸臂式結構分為腳支撐和中心支撐，泵的進口為軸向吸入，出口為中心垂直向上。泵和驅動電機通過彈性聯軸器合裝于同一底座上。整個機組無需加冷系統。
主要由殼體、轉子、軸承、密封等部分組成，采用填料密封結構，附加耐溫油封，起輔助密封的作用。泵與電動機采用三爪型彈性聯軸器聯接。
該泵從設計上改變了傳統的熱油泵結構，采用自然散熱的冷卻方式，減少了泵的體積，使結構簡單，節約運行費用，安全可靠。

1、泵體
2、葉輪螺母
3、葉輪
4、泵蓋
5、泵軸
6、軸承
7、軸承體
8、導油管
9、軸承壓蓋
10、支架
11、油封
12、填料

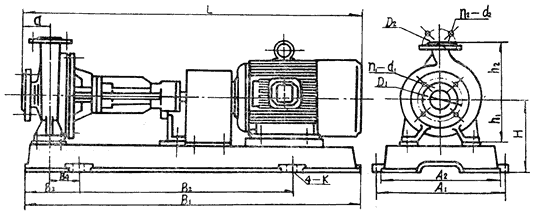

機組安裝尺寸圖

泵型號	A1	A2	B1	B2	B3	B4	a	H	h1	h2	D1	D2	n1-d1	n2-d2	K	L
20-20-100	220	195	535	300	117	86	52	120	80	100	65	65	4-φ12	4-φ12	φ16	537
20-20-125						75	60	125	85	115						607.5
25-25-160	300	280	680	410	120	70	75	170	110	150	85	85	4-φ14	4-φ14	φ20	623
32-32-160								180	120	130	100	100	4-φ16	4-φ16		647
40-25-160											125	100	4-φ18	4-φ14		670
50-32-160	400	370	970	600	165	90	85	227	132	160	125	100	4-φ18	4-φ18	φ 25	895
50-32-200							80	255	160	180						965
65-40-200							100				145	110				985
65-50-160							80	227	132	160		125				965
50-32-250	440	410	1150	740	205	115	100	270	180	225	125	100	4-φ18	4-φ18	φ25	1070
80-50-200						110		250	160	200	160	125				1100
65-40-250	490	460	1280	840	220	130	100	285	180	225	145	110	4-φ18	4-φ18	φ28	1300
80-50-250							125				160	125	8-φ18	4-φ18		1325
100-65-200							100				180	145				1300
65-40-315	550	510	1430	940	245	140	125	305	200	250	145	110	4-φ18	4-φ18	φ28	1432
100-65-250											180	145	8-φ18			1450
125-100-200	670	630	1630	1060	285	180	125	335	200	280	210	180	8-φ18	8-φ18	φ28	1630
125-100-250							140	360	225							1673
80-50-315			1830	1200	315	200	125	390			160	125		4-φ18		1700
100-65-315											180	145				1700
150-150-200							150			315	240	240		8-φ23		1732
200-150-400							160	480	315	450	295	240	8-φ23	8-φ23		1850
250-200-400	860	1010	2150	1200	525	350	200	630	400	470	385	320	12-φ33	12-φ30	φ35	2321
250-200-500								680	450	540						2572

RY型風冷式熱油泵性能參數表

型號

流量

m3/h

揚程

轉速

r/min

功率KW

效率

電機（Y型）

機座號

軸功率

配用功率

20-20-100

2800

0.09

0.37

A02-7112

20-20-125

1.5

2800

0.22

0.75

25-25-160

2900

0.53

1.5

90S

30-30-160

2900

0.85

1.5

90S

40-25-160

2900

1.72

2.2

90L

50-32-160

12.5

2900

1.90

3.0

100L

50-32-200

2900

3.92

5.5

132S

50-32-200A

2900

3.35

4.0

112M

50-32-250

12.5

2900

6.2

160M

65-50-160

2900

3.17

5.5

132S

65-40-200

2900

6.3

7.5

132S

65-40-200A

2900

4.0

5.5

132S

65-40-250

2900

1003

160M

65-40-250A

2900

5.67

7.5

132S

65-40-315

125

2900

18.9

200L

80-50-200

2900

9.7

160M

80-50-200A

2900

7.8

160M

80-50-200B

2900

6.37

7.5

132S

80-50-250

2900

17.1

180M

80-50-250A

2900

12.8

160M

80-50-315

125

2900

30.04

225L₂

80-50-315A

100

2900

23.6

200L

100-65-200

100

2900

18.4

180M

100-65-200A

2900

16.00

180M

100-65-250

100

2900

32.06

200L

100-65-250A

2900

29.00

200L

100-65-315

100

125

2900

50.06

280S

100-65-315A

113

2900

45.23

250M

125-100-200

200

2900

35.40

225M

125-100-200A

178

2900

26.60

200L

125-100-250

200

2900

47.00

250M

125-100-250A

190

2900

41.60

250M

125-100-315

200

125

2900

95.00

110

315S

125-100-315A

180

100

2900

70.00

280M

150-125-250

300

2900

83.79

110

315S

150-125-250A

270

2900

66.00

280S
