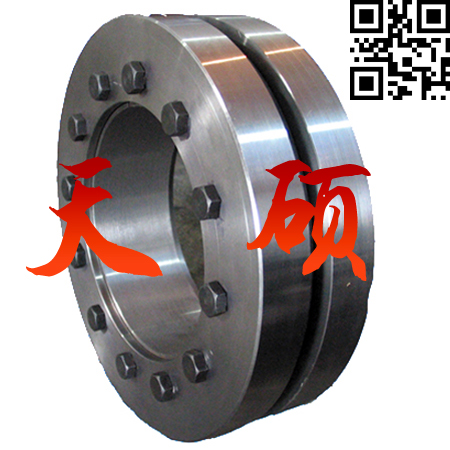

Z7a型鎖緊聯結盤(按JB/T 7934-1999生產)
脹緊套（又稱脹緊聯結套，鎖緊盤等）是一種無鍵連接裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹緊套和機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向或二者的復合載荷。脹緊套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于風力發電、重型機械、輕工機械、食品機械、包裝機械、紡織機械、印刷機械、數控機床、自動化設備等領域。
●Z7型脹套是一種軸與軸套之間的無鍵聯結裝置，此裝置可從外部對軸套施加夾緊力，使軸與軸套之間形成機械壓縮配合，而傳遞扭矩，脹套本身不傳遞任何力矩及負荷.
●當脹套固定到軸套（轂）的合適位置，按給定的力矩擰緊螺栓，錐形內圈向軸套施加徑向力，這種強制摩擦聯結可安全地傳遞大扭矩和負載
●脹套夾緊時，各配合表面壓力很大并完全密封，避免了配合面的銹蝕。拆卸時，擰松螺栓，配合面自動放松，軸套及錐形圈自動回復到原始尺寸
●此裝置拆裝簡單，適用于中低速傳遞扭矩
■標記示例
內徑d=140mm，外徑D=230mm的Z7B型脹緊聯結套：脹套Z7B-140×230 JB/T7934-1999
■Z7型脹套分為三種系列
●Z7A型—輕型系列雙錐鎖緊盤式
●Z7B型—標準型系列雙錐鎖緊盤式，優選系列
●Z7C型—重型系列雙錐鎖緊盤式

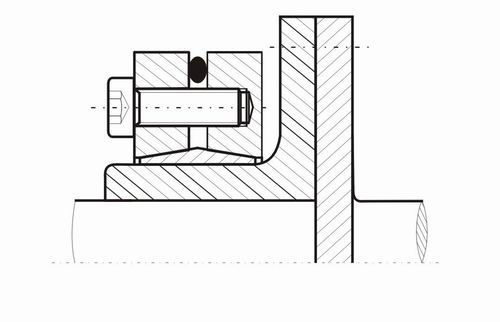

安裝參考范例
|
