103型泵用機械密封
●103系列機械密封為內裝．內流．單端面．單彈簧．非平衡結構。并圈彈簧傳動。為一機部和石化部所屬十余個單位聯合設計。經證實，其結構簡單．制造容易，拆裝方便，使用可靠，經濟耐用，符合國情。適合安裝在各類新老回轉式泵的密封腔內。
●適用范圍
被密封介質：采用不同材質可適應水、油、有機溶劑、中等腐蝕性液體及含固體顆粒的介質。
密封腔壓力:≤1.0MPa
密封腔溫度：0℃～+180℃（氟橡膠）
-20℃～+90℃（丁腈橡膠）
-30℃～+120℃（丁丙橡膠）
-40℃～+230℃（聚四氟乙烯）
-40℃～+230℃（四氟包橡膠）
轉 速：≤3000r/min
（線 速 度：≤20m/Sec ） |
 |

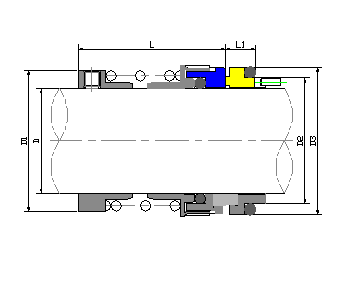

d |
d1 |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
H6 |
|
H11 |
H8 |
|
±0.50 |
±0.50 |
|
103-16 |
16 |
33 |
25.5 |
33 |
56 |
40 |
12 |
12 |
103-18 |
18 |
35 |
28.5 |
36 |
60 |
44 |
12 |
16 |
103-20 |
20 |
37 |
30.5 |
40 |
63 |
44 |
14 |
16 |
103-22 |
22 |
39 |
32.5 |
42 |
67 |
48 |
14 |
20 |
103-25 |
25 |
42 |
35.5 |
45 |
67 |
48 |
14 |
20 |
103-28 |
28 |
45 |
38.5 |
48 |
69 |
50 |
14 |
22 |
103-30 |
30 |
52 |
40.5 |
50 |
75 |
56 |
14 |
22 |
103-35 |
35 |
57 |
45.5 |
55 |
79 |
60 |
14 |
26 |
103-40 |
40 |
62 |
50.5 |
60 |
83 |
64 |
14 |
30 |
103-45 |
45 |
67 |
55.5 |
65 |
90 |
71 |
14 |
36 |
103-50 |
50 |
72 |
60.5 |
70 |
94 |
75 |
14 |
40 |
103-55 |
55 |
77 |
65.5 |
75 |
96 |
77 |
14 |
42 |
103-60 |
60 |
82 |
70.5 |
80 |
96 |
77 |
14 |
42 |
103-65 |
65 |
92 |
80.5 |
90 |
111 |
89 |
17 |
50 |
103-70 |
70 |
97 |
85.5 |
97 |
116 |
91 |
19 |
52 |
103-75 |
75 |
102 |
90.5 |
102 |
116 |
91 |
19 |
52 |
103-80 |
80 |
107 |
95.5 |
107 |
123 |
98 |
19 |
59 |
103-85 |
85 |
112 |
100.5 |
112 |
123 |
100 |
19 |
59 |
103-90 |
90 |
117 |
105.5 |
117 |
126 |
101 |
19 |
60 |
103-95 |
95 |
122 |
110.5 |
122 |
126 |
101 |
19 |
60 |
103-100 |
100 |
127 |
115.5 |
127 |
126 |
101 |
19 |
60 |
103-110 |
110 |
141 |
130.5 |
142 |
153 |
126 |
21 |
80 |
103-120 |
120 |
151 |
140.5 |
152 |
153 |
126 |
21 |
80 |
