網頁位置：首頁>>萬向聯軸器>>十字軸萬向聯軸器

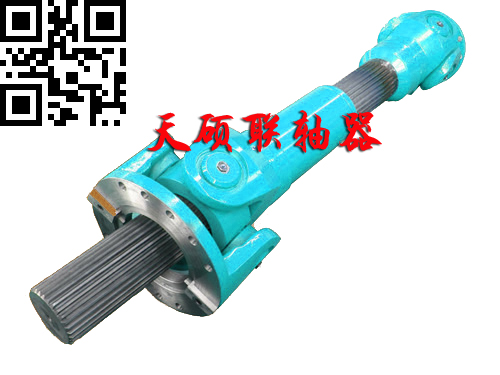

貫通式萬向聯軸器

SWP-ZG型正向法蘭貫通式十字軸式萬向聯軸器(JB/T 3241-2005)特點及應用場合：特點：軸承是易損件．為便于更換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。十字軸式萬向聯軸器適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。

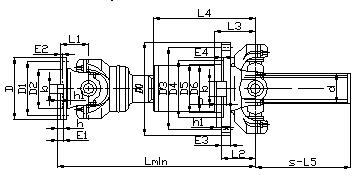

SWP200ZG-SWP600ZG 正向法蘭貫通式萬向聯軸器基本參數（JB/T3241-2005）

SWP-ZG型		200	225	250	285	315	350	390	435	480	550	600
回轉直徑 D/D0		200-285	225-315	250-350	285-390	315-435	350-480	390-550	435-600	480-640	550-710	600-810
公稱轉矩 Tn KN.m		40	56	80	112	160	224	315	400	560	800	1120
疲勞轉矩 Tf KN.m		16	23	36	55	80	105	150	210	260	400	520
軸線折角 β≤		10°	10°	10°	10°	10°	10°	10°	10°	10°	10°	10°
伸縮量 S		600	650	700	750	750	800	800	900	900	1000	12000
尺寸 (mm)	最短長度Lmin	820	920	1020	1140	1300	1445	1605	1760	1955	2165	2300
	D	200	225	250	285	315	350	390	435	480	550	600
	D0	285	315	350	390	435	480	550	600	640	710	810
	D1(JS11)	175	196	218	245	280	310	345	385	425	292	555
	D2(H7)	90	105	115	135	150	165	185	200	225	260	350
	D3(JS11)	260	285	315	355	390	435	500	550	580	650	745
	D4(h7)	195	220	240	270	300	335	385	420	450	510	550
	D5	135	155	170	190	215	240	275	300	325	370	460
	D6	120	130	155	175	205	230	250	280	310	350	430
	d	90	100	115	132	150	165	185	210	230	260	300
	E1	17	20	25	27	32	35	40	42	47	50	55
	E2	5	5	5	7	7	8	8	10	12	12	15
	E3	25	30	35	40	42	47	50	55	60	65	75
	E4	7	7	7	8	8	10	10	12	15	15	15
	b-h	28-16	32-18	40-25	40-30	40-30	50-32	70-36	80-40	90-45	100-45	90-55
	h1	8	9	12.5	15	15	16	18	20	22.5	22.5	27.5
	n1-d1	8-ф15	8-ф17	8-ф19	8-ф21	10-ф23	10-ф23	10-ф25	16-ф28	16-ф31	16-ф31	22-ф34
	n2-d2	8-ф15	8-ф17	8-ф19	8-ф21	10-ф23	10-ф23	10-ф25	12-ф28	12-ф31	12-ф31	14-ф37
	L1	110	120	135	150	170	185	205	235	265	290	330
	L2	130	145	165	185	205	230	260	290	310	345	390
	L3	125	140	160	180	195	220	250	275	295	330	400
	L4	360	395	435	480	565	630	695	735	810	880	950
	L5	170	190	215	240	270	300	335	375	410	455	510
重量 (kg)		182	252	335	450	624	894	1213	1710	2335	3246	3840
每增加100mm重量		4.9	6.0	7.9	10.1	13.5	16.4	20.5	26.4	31.6	40.2	55.5

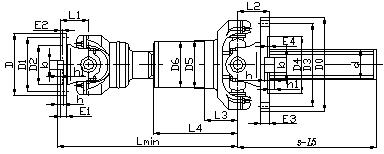

SWP200FG-SWP600FG 反向法蘭貫通式萬向聯軸器基本參數（JB/T3241-2005）

SWP-FG型		200	225	250	285	315	350	390	435	480	550	600
回轉直徑 D/D0		200-285	225-315	250-350	285-390	315-435	350-480	390-550	435-600	480-640	550-710	600-810
公稱轉矩 Tn KN.m		40	56	80	112	160	224	315	400	560	800	1120
疲勞轉矩 Tf KN.m		16	23	36	55	80	105	150	210	260	400	520
軸線折角 β≤		10°	10°	10°	10°	10°	10°	10°	10°	10°	10°	10°
伸縮量 S		600	650	700	750	750	800	800	900	900	1000	12000
尺寸 (mm)	最短長度Lmin	630	740	820	925	1050	1140	1250	1385	1535	1690	1760
	D	200	225	250	285	315	350	390	435	480	550	600
	D0	285	315	350	390	435	480	550	600	640	710	810
	D1(JS11)	175	196	218	245	280	310	345	385	425	292	555
	D2(H7)	90	105	115	135	150	165	185	200	225	260	350
	D3(JS11)	260	285	315	355	390	435	500	550	580	650	745
	D4(h7)	195	220	240	270	300	335	385	420	450	510	550
	D5	135	155	170	190	215	240	275	300	325	370	460
	D6	120	130	155	175	205	230	250	280	310	350	430
	d	90	100	115	132	150	165	185	210	230	260	300
	E1	17	20	25	27	32	35	40	42	47	50	55
	E2	5	5	5	7	7	8	8	10	12	12	15
	E3	25	30	35	40	42	47	50	55	60	65	75
	E4	7	7	7	8	8	10	10	12	15	15	15
	b-h	28-16	32-18	40-25	40-30	40-30	50-32	70-36	80-40	90-45	100-45	90-55
	h1	8	9	12.5	15	15	16	18	20	22.5	22.5	27.5
	n1-d1	8-ф15	8-ф17	8-ф19	8-ф21	10-ф23	10-ф23	10-ф25	16-ф28	16-ф31	16-ф31	22-ф34
	n2-d2	8-ф15	8-ф17	8-ф19	8-ф21	10-ф23	10-ф23	10-ф25	12-ф28	12-ф31	12-ф31	14-ф37
	L1	110	120	135	150	170	185	205	235	265	290	330
	L2	130	145	165	185	205	230	260	290	310	345	390
	L3	125	140	160	180	195	220	250	275	295	330	400
	L4	360	395	435	480	565	630	695	735	810	880	950
	L5	90	100	115	130	140	160	185	205	210	235	265
重量 (kg)		173	241	319	428	590	844	1140	1611	2202	3055	3540
每增加100mm重量		4.9	6.0	7.9	10.1	13.5	16.4	20.5	26.4	31.6	40.2	55.5
