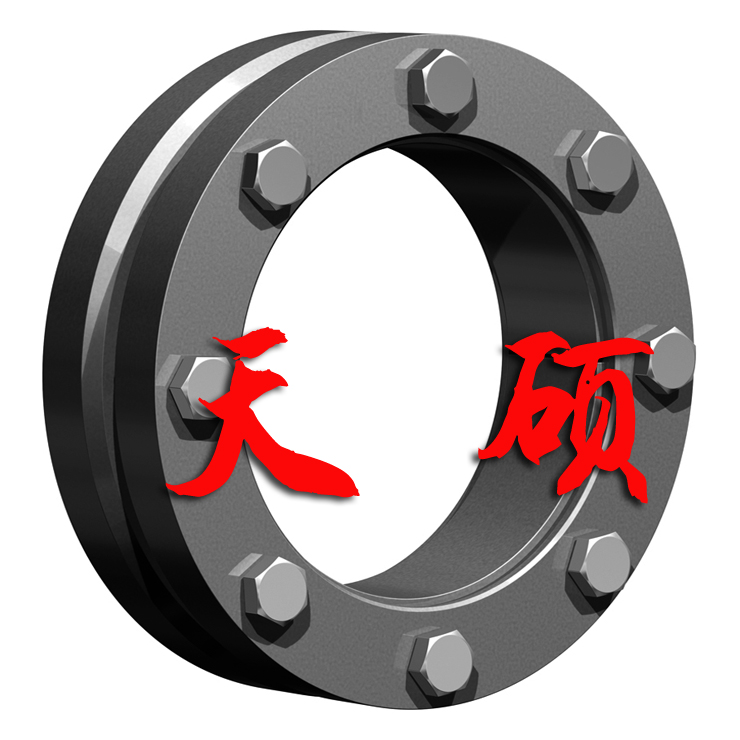

鎖緊盤SD71的基本尺寸和參數：
型號
|
基本尺寸
|
額定負荷
|
螺栓規格
|
擰緊力矩
|
重量
|
安裝相關尺寸
|
d
|
D
|
L
|
H
|
dw
|
扭矩
|
軸向力
|
A
|
e
|
|
mm
|
mm
|
mm
|
mm
|
mm
|
Nm
|
kN
|
|
Nm
|
kg
|
mm
|
mm
|
SD140-71
|
140
|
230
|
46
|
58
|
95
10
105
|
15.1
17.6
20.1
|
317
352
382
|
M12×50
|
100
|
10
|
175
|
6
|
SD155-71
|
155
|
263
|
50
|
62
|
105
110
115
|
22.0
25.0
28.0
|
419
454
487
|
M12×50
|
100
|
15
|
192
|
6
|
SD165-71
|
165
|
290
|
56
|
68
|
115
120
125
|
31.0
35.0
39.0
|
539
583
624
|
M16×55
|
240
|
22
|
210
|
6
|
SD175-71
|
175
|
300
|
56
|
68
|
125
130
135
|
40.0
44.0
48.0
|
640
677
711
|
M16×55
|
240
|
22
|
220
|
6
|
SD185-71
|
185
|
330
|
71
|
85
|
135
140
145
|
55
60
65
|
815
857
896
|
M16×65
|
240
|
37
|
236
|
7
|
SD195-71
|
195
|
350
|
71
|
85
|
140
150
155
|
65
76
81.5
|
928
1013
1052
|
M16×65
|
240
|
41
|
246
|
7
|
SD200-71
|
200
|
350
|
71
|
85
|
150
155
160
|
78
84
90
|
1040
1084
1125
|
M16×65
|
240
|
41
|
246
|
7
|
SD220-71
|
220
|
370
|
88
|
103
|
160
165
170
|
100
108
116
|
1250
1309
1365
|
M16×75
|
240
|
54
|
270
|
7.5
|
SD240-71
|
240
|
405
|
92
|
107
|
170
180
190
|
120
138
156
|
1412
1533
1642
|
M20×80
|
470
|
67
|
295
|
7.5
|
SD260-71
|
260
|
430
|
103
|
119
|
190
200
210
|
164
184
204
|
1726
1840
1943
|
M20×85
|
470
|
82
|
321
|
8
|
SD280-71
|
280
|
460
|
114
|
132
|
210
220
230
|
217
245
273
|
2062
2227
2374
|
M20×95
|
470
|
102
|
340
|
9
|
SD300-71
|
300
|
485
|
122
|
140
|
230
240
245
|
262
293
308
|
2278
2442
2514
|
M20×100
|
470
|
118
|
364
|
9
|
SD320-71
|
320
|
520
|
122
|
140
|
240
250
260
|
306
340
374
|
2550
2720
2877
|
M20×100
|
470
|
131
|
386
|
9
|
SD340-71
|
340
|
570
|
134
|
155
|
250
260
270
|
394
430
466
|
3152
3308
3452
|
M20×110
|
470
|
186
|
420
|
9.5
|
SD350-71
|
350
|
590
|
140
|
159
|
270
280
285
|
458
500
521
|
3393
3572
3636
|
M20×110
|
470
|
204
|
432
|
9.5
|
SD360-71
|
360
|
590
|
140
|
159
|
280
290
295
|
507
550
572
|
3622
3793
3878
|
M20×110
|
470
|
204
|
432
|
9.5
|
SD380-71
|
380
|
645
|
144
|
163
|
290
300
310
|
590
640
690
|
4069
4267
4452
|
M24×120
|
820
|
239
|
458
|
9.5
|
SD390-71
|
390
|
660
|
144
|
163
|
300
310
320
|
660
710
760
|
4400
4580
4750
|
M24×120
|
820
|
260
|
468
|
9.5
|
SD420-71
|
420
|
690
|
164
|
184
|
330
340
350
|
780
840
900
|
4727
4940
5143
|
M24×130
|
820
|
316
|
504
|
10
|
SD440-71
|
440
|
750
|
172
|
192
|
340
350
360
|
890
960
1030
|
5235
5486
5722
|
M24×130
|
820
|
408
|
527
|
10
|
SD460-71
|
460
|
770
|
172
|
192
|
360
370
380
|
1000
1070
1140
|
5556
5784
6000
|
M24×130
|
820
|
420
|
547
|
10
|
SD480-71
|
480
|
800
|
188
|
213
|
380
390
400
|
1200
1270
1340
|
6316
6513
6700
|
M24×140
|
820
|
505
|
570
|
12.5
|
SD500-71
|
500
|
850
|
188
|
213
|
400
410
420
|
1440
1520
1600
|
7200
7415
7619
|
M27×150
|
1100
|
575
|
590
|
12.5
|
SD530-71
|
530
|
910
|
213
|
238
|
430
440
450
|
1820
1940
2060
|
8465
8818
9156
|
M27×160
|
1100
|
746
|
620
|
12.5
|
SD560-71
|
560
|
940
|
213
|
238
|
450
460
470
|
2000
2130
2260
|
8889
9261
9617
|
M27×160
|
1100
|
775
|
650
|
12.5
|
SD590-71
|
590
|
980
|
228
|
260
|
470
480
490
|
2250
2400
2550
|
9574
10000
1410
|
M27×170
|
1100
|
900
|
684
|
16
|
SD620-71
|
620
|
1020
|
254
|
286
|
500
510
520
|
2700
2860
3020
|
10800
11220
11620
|
M30×190
|
1640
|
1080
|
725
|
16
|
SD660-71
|
660
|
1070
|
260
|
292
|
530
540
550
|
13100
3280
3460
|
11700
12150
12580
|
M30×190
|
1640
|
1190
|
765
|
16
|
|
