DC 型—鼓形齒式聯軸器 （JB/T 8854.1-2001）代替JB/ZQ4380

DC系列卷筒用聯軸器的基本參數和主要尺寸

DC系列 卷筒用鼓形齒式聯軸器
一、DC系列卷筒聯軸器性能與結構
卷筒用鼓形齒式聯軸器由帶鼓形齒式的半聯軸器、帶連接法和內齒圈的外套、帶外球面的承載環、端蓋和密封圈等組成。與其他卷筒用聯軸器比較，具有工作穩定，能承受很的徑向載荷和傳遞較大的轉矩，結構緊湊牢固，系列化設計，可簡化整機結構，減輕設備重量，調位性能好，安裝、調整方便等特點。其主要用于起重設備中起升機構的減速器輸出軸與鋼絲繩卷筒的聯接，也適用于其它類似的既傳矩又承受徑向載荷的機械設備，但不能用作需承受軸向載荷的傳動。

二、標志方法

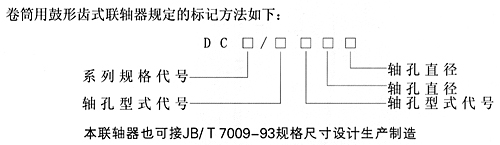

卷筒用鼓形齒式軸器規定的標記方法如下：
