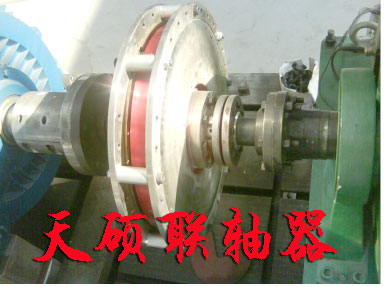

磁力耦合器及調速裝置-COB-標準型永磁渦流傳動裝置

磁力耦合器及調速裝置-COB-標準型永磁渦流傳動裝置
一．適用范圍
輸出功率：2.2--600 KW； 轉速：最高為 7000 r/min
二．工作原理

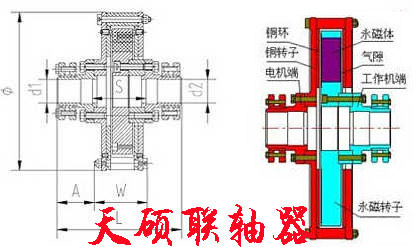

標準型永磁渦流傳動裝置（又稱永磁耦合器）由銅轉子、永磁轉子二個部分組成。一般，銅轉子（帶銅環的鋼制轉子）與電機軸連接，永磁轉子（帶永磁材料的鋁制轉子）與工作機的軸連接，銅轉子和永磁轉子之間有空氣間隙（稱為氣隙），沒有傳遞扭矩的機械連接。在電機轉動時，銅轉子的銅環上在切割永磁體的磁力線時產生感應渦電流，而感應渦電流的磁場與永磁體的磁場之間的作用力實現了電機與工作機之間的扭矩傳遞。可以在一定范圍內調整氣隙，達到所需的扭矩傳遞和速度傳遞要求。
三．技術優勢
1.日常維護工作量小，為免維護產品，運行成本低。
2.允許較大的安裝誤差（允許最大的對中誤差可為 5mm、角度誤差可為 2.5°）。
3.具有過載保護功能，從而提高了整個系統的可靠性，完全消除了系統因過載而導致的損壞。
4.提高電機的啟動能力，實現電機的軟啟動/停止。減少沖擊和振動。協調多機驅動的負荷分配。
5.延長傳動系統中各零部件的使用壽命。
6.結構簡單，體積小，安裝方便，適應在惡劣的工況下工作。
7.可以通過氣隙的調整，達到所需的扭矩傳遞和速度傳遞要求。
8.適合各種特殊的軸徑或安裝尺寸要求。

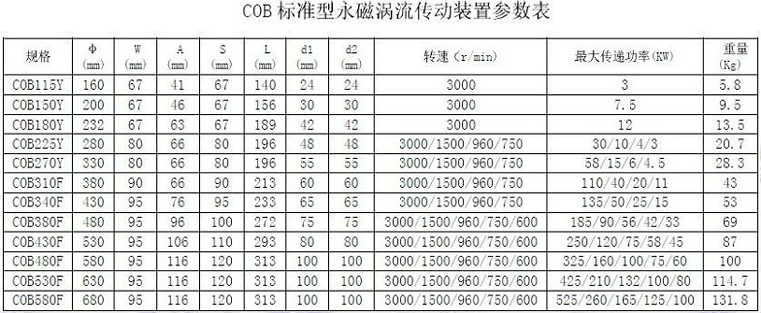

四．設計選型
