NF型非接觸式逆止器

NF型非接觸式逆止器

1、適用范圍及用途
NF型非接觸式逆止器是用在高速軸上的防逆轉裝置，具有逆止可靠，解脫容易、逆止力矩大、重量輕、安裝方便等優點。其綜合機械性能明顯優于其它逆止裝置，廣泛地應用于帶式輸送機、斗式提升機、刮板輸送機及其它有逆止要求的設備。我廠生產的NF型逆止器，其技術性能完全符合ZBJ81007-89的規定，同時，為了便于用戶的安裝，我廠還開發帶防轉座的非接觸式逆止器，型號為NFG。
2、工作原理
在逆止器內部，有多個異形塊分布在由內、外圈所形成的滾道中，當內圈正向運轉時，帶動異形塊一起旋轉，當轉速過非接觸轉速時，異形塊在離心力的作用下發生偏轉，與內、外圈脫離接觸，從而實現無摩損運轉。當內圈反向運轉時，在彈簧的作用下，異形塊與內、外圈接觸并將其楔緊成一體，承受由內圈傳送來的反向力矩。（見圖10）

3、型號及標記

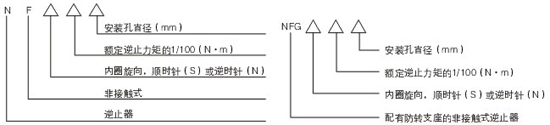

3.1 型號意義


3.2 標記示例
　　 NFS63-80表示：內圈順時針方向旋轉，逆止力矩6300N·m，安裝孔徑為80mm的NF型非接觸式逆止器。
　　 NFGN100-90表示：內圈逆時針方向旋轉，額定逆止力矩10000N·m，安裝孔徑為90mm的帶防轉支座的非接觸式逆止器。

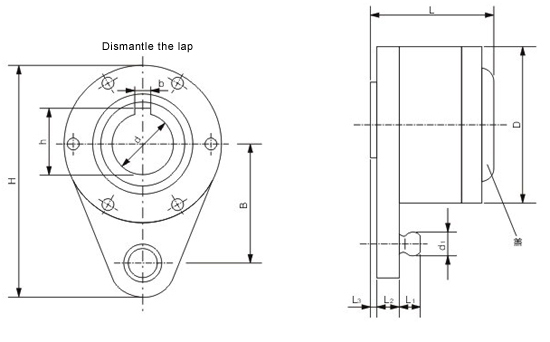

4、NF型逆止器的結構簡圖及主要技術參數

注：
1、d優先系列：32、38、40、42、45、48、50、55、60、65、70、75、80、85、90、95、100、110、120、130、140、150、160；
2、內孔公差值為E7，推薦配合公差為E7/h6；
3、鍵槽尺寸及公差按GB1095-79的C11制造。

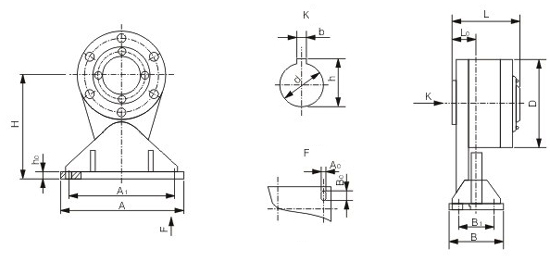

5、NFA逆止器結構簡圖及安裝尺寸

注：表中“Smin”和“Smax”分別為安裝逆止器的軸伸所需的最小和最大長度。

6、適用說明
非接觸式逆止器安裝在減速器的高速軸軸伸或中間軸伸上。逆止器的選型與其安裝軸所需的逆止力矩、軸伸的轉速及尺寸有關。
以帶式輸送機為例其選取型步驟如下：

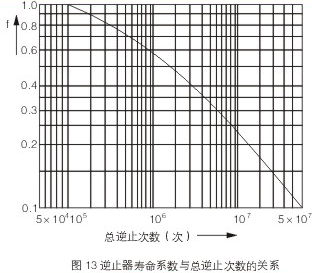

6.1 根據工況計算所需逆止力矩M，M要小于或等于逆止器的額定逆止力矩Mn。
