EXT30°INV SPLINE DATA
首頁 >>產品展示>>GL型滾子鏈聯軸器>>聯軸器配件
majunfan 2007-06-12 12:24
加工的時候按照大模數滾刀加工
| |
|||||||
|
|
||||||
kingwa 2007-07-08 10:40
按照ANSI B92[1].1-1970查相關數據就行了，為何要計算。
dzjlisi 2007-07-09 14:43
加工時要定制雙徑節的花鍵滾刀,按照公法線或者跨棒距控制尺寸即可.
英國雙徑節制30度花鍵標準：BS3550-1963
美國雙徑節制30度、45度花鍵標準：SAE J498-1996
NUMBER OF TEETH牙數 42
DIAMETRAL PITCH 節距 12/24
PITCH DIAMETER 分度圓直徑 3.5000
BASE CIRCLE DIA 基園直徑 3.0311
TIF DIA MAXIMUM 大徑 3.4097
MAX EFF CIR TOOTH作用齒厚／糟寬 最大 0.1300
MIN ACT CIR TOOTH實際 齒厚／糟寬 最小 0.1256
MEAS OVER 0.1562 DIA PNS 量棒 0.1562
MIN 3.7304 跨棒距 3.7304
應該是外花鍵

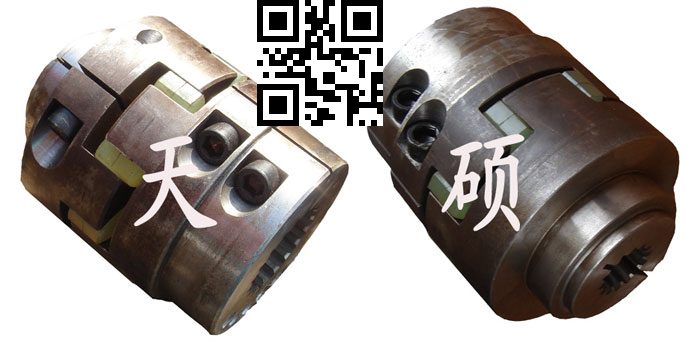

DIN 5480標準花鍵孔,SAE漸開線花鍵ANSI B92.1-1970 SAE，標準花鍵星形彈性聯軸器，DIN 5482標準花鍵孔聚氨脂塑料為彈性元件，具有緩沖、減震、耐磨、拆裝方便等優點，工作溫度-35~+80度。可與西德ROTEX聯軸器互換。聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。
賈忠瑋 2006-11-08 10:27 雙徑節齒輪
各位大俠，為什么雙徑節花鍵計算出來的參數和實際測量的數值差距比較大？
yuiop3600 2006-11-08 13:12
是否能參照雙徑節齒輪參數計算，小模數算齒高，大模數算其余。
賈忠瑋 2006-11-09 08:50
就是參照雙徑節齒輪參數計算公式算出來的數據和實測數據差距大
|
|
|
|
||||||||||||||||||||||||
leiboping 2006-11-10 13:25
輸入徑節時輸入較小的（模數是較大的）計算M值即可，另一徑節或模數是用來計算齒高的
liyingxyh 2007-03-12 08:50
雙徑節的較大的一個徑節僅僅用來計算齒高，除此外，都必須用較小的徑節來計算。
zcy99 2007-06-11 22:42
順便問一句，對于這種雙徑節的齒輪，加工的時候怎么加工啊？
他的幾何參數是怎么計算的啊？
樓上有知道的，發表一下......
hkjdtz 2007-06-12 08:01
這個標準應該看一下！雙徑節花鍵
majunfan 2007-06-12 12:24
加工的時候按照大模數滾刀加工
kingwa 2007-07-08 10:40
按照ANSI B92[1].1-1970查相關數據就行了，為何要計算。
dzjlisi 2007-07-09 14:43
加工時要定制雙徑節的花鍵滾刀,按照公法線或者跨棒距控制尺寸即可.
英國雙徑節制30度花鍵標準：BS3550-1963
美國雙徑節制30度、45度花鍵標準：SAE J498-1996
論壇清道夫 2007-07-14 14:25
齒輪參數計算2.0能直接計算,齒高系數選0.74,齒根選1.26,算出來相當準確. [s:15]
muren383 2008-10-07 20:47
12/24 Z=14 30°壓力角 花鍵套
求助：花鍵軸的參數（分度圓、大徑、小徑、齒高及跨齒數）
jiaoxljj 2008-10-30 15:27
急需ANSI B92.1-1970 和DIN 5480 的資料。
請各位朋友知道的能發到我的郵箱么！
