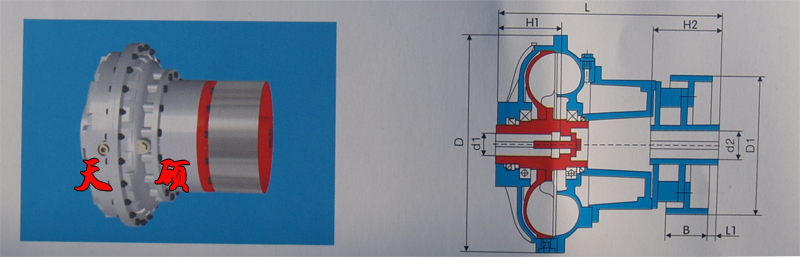

加長后輔室·內輪驅動制動輪式·限矩型液力偶合器
| 型號 |
L |
D |
制動輪 |
L1 |
輸入端 |
輸出端 |
充油量 |
重量
(不包括油)
(Kg) |
最高轉速
(r/min) |
過載系數 |
| D1 |
B |
d1max |
H1max |
d2max |
H2max |
max |
min |
| YOXVNZ400 |
495 |
Φ480 |
Φ315 |
150 |
10 |
Φ70 |
140 |
Φ140 |
70 |
9.3 |
4.65 |
73 |
1500 |
1.2～2.35 |
| YOXVNZ450 |
570 |
Φ530 |
Φ315 |
150 |
10 |
Φ75 |
140 |
Φ75 |
140 |
13 |
6.5 |
85 |
1500 |
1.2～2.35 |
| YOXVNZ500 |
660 |
Φ590 |
Φ400 |
190 |
10 |
Φ90 |
170 |
Φ90 |
170 |
19.2 |
9.6 |
128 |
1500 |
1.2～2.35 |
| YOXVNZ560 |
700 |
Φ650 |
Φ400 |
190 |
10 |
Φ100 |
210 |
Φ100 |
210 |
27 |
13.5 |
165 |
1500 |
1.2～2.35 |
| YOXVNZ600 |
725 |
Φ695 |
Φ500 |
210 |
15 |
Φ100 |
210 |
Φ110 |
210 |
36 |
18 |
190 |
1500 |
1.2～2.35 |
| YOXVNZ650 |
770 |
Φ740 |
Φ500 |
210 |
15 |
Φ125 |
225 |
Φ130 |
210 |
46 |
23 |
270 |
1500 |
1.2～2.35 |
| YOXVNZ750 |
890 |
Φ842 |
Φ630 |
265 |
15 |
Φ140 |
250 |
Φ150 |
250 |
68 |
34 |
432 |
1500 |
1.2～2.35 |
| YOXVNZ875 |
990 |
Φ978 |
Φ630 |
265 |
20 |
Φ150 |
250 |
Φ150 |
250 |
111 |
55.5 |
615 |
1500 |
1.2～2.35 |
| YOXVNZ1000 |
1100 |
Φ1125 |
Φ700 |
300 |
25 |
Φ150 |
250 |
Φ150 |
250 |
144 |
72 |
825 |
1000 |
1.2～2.35 |
注：結構性能特點及選型注意事項：
●內輪驅動制動輪式Y(jié)OXNZ與加長后輔室式Y(jié)OXV的組合。具有這兩種偶合器的結構特點
●后輔室加長，容積增大，延長了起動時間，能實現超“軟”起動，對設備的沖擊小，過載保護能力增強。
●內輪驅動，輸出端帶梅花型彈性聯軸器與制動輪，偶合器重量由電機承擔。
●總長尺寸 L 、制動輪尺寸 D1、B、L1
可由用戶另行確定。 |
|
