網頁位置：首頁 >> 液力偶合器>>限矩型液力偶合器YOX

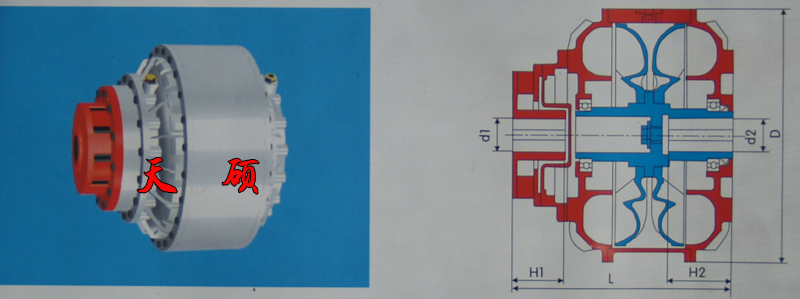

| 型號 |
Lmin |
D |
輸入端 |
輸出端 |
充油量 |
重量
(不包括油)
(Kg) |
最高轉速
(r/min) |
過載系數 |
| d1max |
H1max |
d2max |
H2max |
max |
min |
| YOXS280 |
338 |
Φ345 |
Φ48 |
110 |
Φ42 |
110 |
5.6 |
2.8 |
38 |
1500 |
2～2.5 |
| YOXS360 |
330 |
Φ416 |
Φ60 |
140 |
Φ60 |
140 |
6.2 |
3.1 |
45 |
1500 |
2～2.5 |
| YOXS400 |
470 |
Φ480 |
Φ60 |
140 |
Φ60 |
150 |
18 |
9 |
120 |
1500 |
2～2.5 |
| YOXS450 |
500 |
Φ530 |
Φ75 |
140 |
Φ70 |
150 |
25 |
12.5 |
140 |
1500 |
2～2.5 |
| YOXS500 |
560 |
Φ590 |
Φ85 |
170 |
Φ85 |
170 |
36 |
18 |
180 |
1500 |
2～2.5 |
| YOXS560 |
610 |
Φ650 |
Φ90 |
170 |
Φ100 |
180 |
50 |
25 |
260 |
1500 |
2～2.5 |
| YOXS600 |
640 |
Φ695 |
Φ90 |
170 |
Φ100 |
180 |
70 |
35 |
300 |
1500 |
2～2.5 |
| YOXS650 |
710 |
Φ740 |
Φ120 |
225 |
Φ130 |
200 |
90 |
45 |
400 |
1500 |
2～2.5 |
| YOXS750 |
800 |
Φ842 |
Φ140 |
250 |
Φ140 |
210 |
128 |
64 |
650 |
1500 |
2～2.5 |
注：YOXS型結構性能特點及選型注意事項：
●軸向尺寸較長。
●傳遞功率近似等于單腔的
2
倍。
●過載系數較大，嚴格要求過載保護的工作機不要選用此型式。
●腔內有兩個泵輪和兩個渦輪。
●徑向尺寸比單腔降低13%。
●立式傳動不能選用雙腔式偶合器。 |
|
