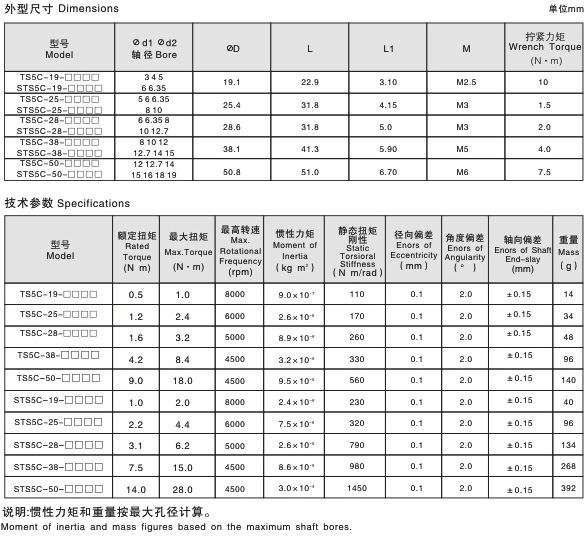

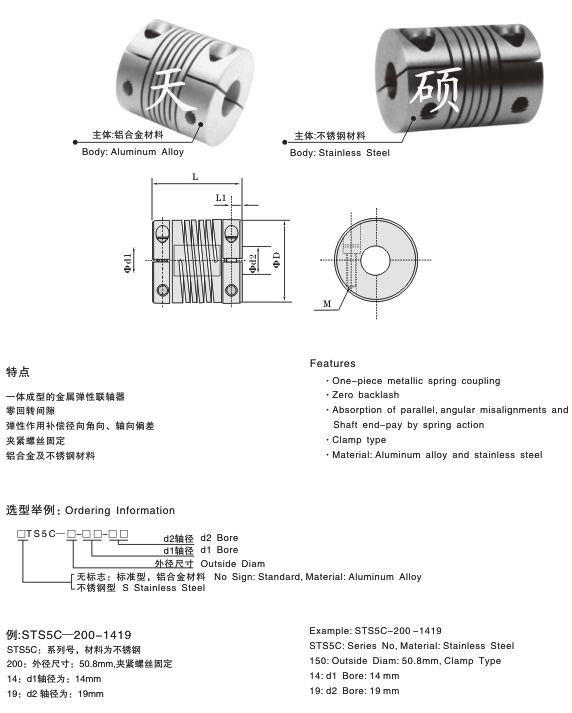

TS5C夾緊螺紋線聯軸器
精密彈性聯軸器通常由金屬圓棒線切割而成，常用的材質有鋁合金、不銹鋼、工程塑料。精密彈性聯軸器運用平行線或螺紋線切槽系統來適應各種偏差和精確傳遞扭矩。精密彈性聯軸器通常具備良好的性能而且有價格上的優勢，在很多步進、伺服系統實際應用中，彈性聯軸器是首選的產品。一體成型的設計使彈性聯軸器實現了零間隙地傳遞扭矩和無須維護的優勢。現在大多數的精密彈性聯軸器都是用鋁合金材質做的，當然也有不銹鋼材質的彈性聯軸器。不銹鋼彈性聯軸器除了耐腐蝕外，同時也增加了扭矩承受能力和剛性，甚至能達到兩倍于鋁合金制

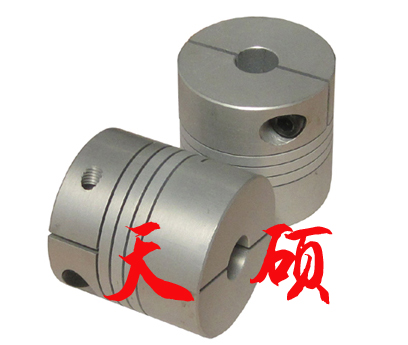

螺紋線精密彈性聯軸器
螺紋線精密彈性聯軸器是一種比較經濟的選擇，最適合用于低扭矩應用中，尤其在聯接編碼器和其他較輕的儀器中。螺紋線精密彈性聯軸器有一條連續的多圈的長切槽，這種聯軸器具有非常優良的彈性和很小的軸承負載。它可以承受各種偏差，最適合用于糾正偏角和軸向偏差，但處理偏心的能力比較差，因為要同時將螺紋槽在兩個不同的方向彎曲，會產生很大的內部壓力，從而導致聯軸器的過早損壞。盡管長的天碩螺紋線精密彈性聯軸器能在承受各種偏差情況下很容易地彎曲，但在扭力負載的情況下對聯軸器的剛性也有同樣的影響。扭力負載下過大的回轉間隙會影響聯軸器的精度并削弱其整體的性能。
類產品。然而這種增加的扭矩和剛性在一定程度上會被增加的質量和慣性而抵消。
精密彈性聯軸器的特點：
(1)一體成型的金屬彈性體；
(2)零回轉間隙、可同步運轉；
(3)彈性作用補償徑向、角向和軸向偏差；
(4)高扭矩剛性和卓越的靈敏度；
(5)順時針和逆時針回轉特性完全相同；
(6)免維護、抗油和耐腐蝕性；
(7)有鋁合金和不銹鋼材料供選擇；
(8)固定方式主要有頂絲和夾緊兩種。
精密彈性聯軸器的固定方式
1.精密彈性聯軸器定位螺絲固定：兩個定位螺絲間隙90度;對所固定的軸進行鎖緊，傳統的固定方式，由于螺絲的前端與軸心接觸，可能會造成軸心的損傷或拆卸困難。
2.天碩精密彈性聯軸器夾緊螺絲固定：利用內六角螺栓擰緊的力量，使狹縫收縮，而將軸心緊緊夾持住。這種方式固定及拆卸方便，而且不會造成軸心的損壞，是一種很常用的固定方式。
3.精密彈性聯軸器鍵槽型固定：適合高扭矩的傳動，為防止軸向滑動，通常與定位螺絲固定和夾緊螺絲固定并用。
4.精密彈性聯軸器D字孔固定：通常情況下，如果電機的軸是成D字型，如果定位螺絲無法固定的情況下，可以將聯軸器的孔處理成對應電機軸大小的D型孔，配合定位螺絲固定，就不用擔心打滑了。
5.精密彈性聯軸器脹緊套固定：通過擰緊精密彈性聯軸器端面的四顆定位螺絲壓迫帳套方式脹緊固定，適用于一些扭力大的步進電機和伺服電機的聯結固定，如脹套膜片聯軸器、脹套梅花聯軸器、脹套波紋管聯軸器,脹套彈性聯軸器等。
