HTLA型H形彈性塊聯軸器

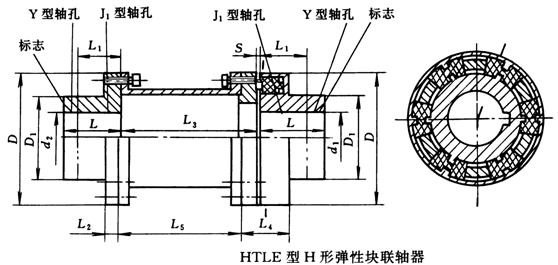

HTLE型H形彈性塊聯軸器基本參數和主要尺寸(JB/T5511-91)`
HTLE型H形彈性塊聯軸器基本參數和主要尺寸（JB/T5511-91）/mm
| 型號 |
公稱轉
矩Tn/
N·m |
許用轉速
[n]/r·min-1 |
軸孔直徑
d1、d2 |
軸孔長度 |
D1 |
D |
L5 |
L2 |
L3 |
L4 |
S |
轉動慣
量I/
kg·m2 |
質量
m/kg |
| Y型 |
J1型 |
| 鐵 |
鋼 |
L |
L1 |
| HTLE1 |
63 |
5000 |
5000 |
20、22、24 |
52 |
38 |
60 |
82 |
125 |
9 |
133 |
36 |
5 |
0.0022 |
3.1 |
| 25、28 |
62 |
44 |
| 30、32 |
82 |
60 |
| HTLE2 |
100 |
24 |
52 |
38 |
70 |
95 |
125 |
9 |
133 |
39 |
0.0063 |
6.7 |
| 25、28 |
62 |
44 |
| 30、32、35、38 |
82 |
60 |
| 40 |
112 |
84 |
| HTLE3 |
160 |
28 |
62 |
44 |
80 |
110 |
160 |
11 |
170 |
44 |
0.0119 |
9.7 |
| 30、32、35、38 |
82 |
60 |
| 40、42、45 |
112 |
84 |
| HTLE4 |
250 |
4500 |
32、35、38 |
82 |
60 |
94 |
125 |
180 |
11 |
190 |
48 |
0.0207 |
13.3 |
| 40、42、45、48、50 |
112 |
84 |
| HTLE5 |
355 |
4000 |
38 |
82 |
60 |
100 |
140 |
180 |
15 |
193 |
54 |
0.034 |
17 |
| 40、42、45、48、50、55、56 |
112 |
84 |
| HTLE6 |
560 |
3500 |
4700 |
42、45、48、50、55、56 |
110 |
160 |
224 |
15 |
237 |
60 |
6 |
0.059 |
22.5 |
| 60、63、65 |
142 |
107 |
| HTLE7 |
900 |
3100 |
4200 |
50、55、56 |
112 |
84 |
125 |
180 |
224 |
15 |
237 |
63 |
0.111 |
33.4 |
| 60、63、65、70、71、75 |
142 |
107 |
| HTLE8 |
1400 |
2800 |
3800 |
60、63、65、70、71、75 |
140 |
200 |
224 |
18 |
240 |
71 |
0.19 |
41.5 |
| 80、85 |
172 |
132 |
| HTLE9 |
2000 |
2500 |
3300 |
65、71、75 |
142 |
107 |
150 |
225 |
236 |
18 |
252 |
76 |
0.31 |
55.9 |
| 80、85、90 |
172 |
132 |
| HTLE10 |
2800 |
2200 |
3000 |
71、75 |
142 |
107 |
165 |
250 |
236 |
21 |
256 |
91 |
8 |
0.52 |
78.1 |
| 80、85、90、95 |
172 |
132 |
| 100 |
212 |
167 |
注：1.聯軸器的轉動慣量和質量是按鑄鐵件最小軸孔尺寸計算的近似值。
2.如用戶對L1另有要求，可與生產廠家協商。
3.瞬時過載轉矩不得大于公稱轉矩值的2倍。
H型彈性塊聯軸器特點
H形彈性塊聯軸器是利用若干個H表狀的彈性件，并將主、從動端半聯軸器的凸塊對應插入H形彈性件之間，以實現兩半聯軸器的聯接。H型彈性塊聯軸器結構簡單，尺寸緊湊，制造方便，成本較低，裝卸方便，具有一定補償兩軸相對偏移和減振、緩沖性能，適用于聯接兩同軸線的傳動軸，具有失效保護功能，最大保證了運行的可靠性，插入式裝配，因只有三個部件，確保安裝簡便，具有徑向、角度、軸向和扭轉彈性，通過彈性塊傳遞轉矩
，可靠的聯接使其能夠正反兩方向運轉，并可用于頻繁正反轉場合
|
