DDL3 系列 單片電磁離合器

DDL3系列單片電磁離合器只有一對摩擦付，它具有結構簡單，安裝方便，工作頻率高，動作靈敏，無空載力矩，噪聲低等特點，廣泛應用于印刷，造紙，包裝，醫療，建筑，紡織，船舶，辦公機械，計算機外圍設備，儀表，通訊等機械傳動系統中完成離合、換向、變速、制動、定位等功能。
離合器在下列條件下能可靠的工作：
1.周圍空氣溫度為-5℃--+40℃。
2.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
3.離合器需在有潤滑油的條件下工作。
4.離合器線圈的電壓波動不超過+5%和-15%的額定電壓。
5.離合器安裝地點的海拔不超過2000米。

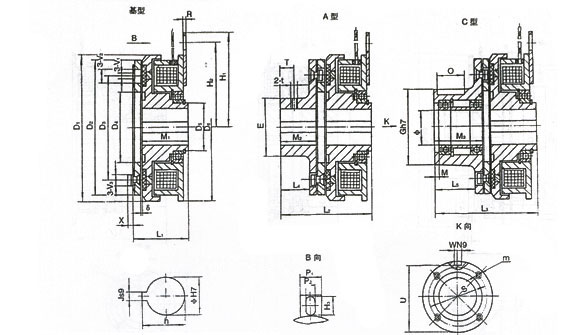

安裝示意圖

規格
Size

D1

D2

D3

D4

D5

D6

L1

L2

L3

L4

L5

M1

M2

M3

R

H1

H2

H3

1

85

80

60

41.5

25

85

34.5

54.5

63.5

16

25

30

20

29

2

65

57

10.5

2

106

100

76

51.5

30

106

39

64

74

20

30

33

25

35

2

70

62.5

11.5

4

133

125

95

61.5

40

133

44.5

74.5

90.5

24

40

37.5

30

46

2

85

77

11.5

8

169

160

120

79.5

55

169

50.5

88.5

107.5

3l

50

41.5

38

57

3.2

112

100

l8.5

16

212.5

200

158

l00

70

212.5

62

104

13l

33

60

51

42

69

3.5

140

125

20

25

253

241

185.5

120

85

253

70.5

120.5

147.5

38

65

58

50

77

4.5

156.5

141.5

24

p1

p2

v1

E

T
