網頁位置:首頁>>聯軸器>>鼓形齒式聯軸器>>聯軸器配件>>NL型鼓形齒式聯軸器>>NL型鼓形齒式聯軸器基本參數和主要尺寸

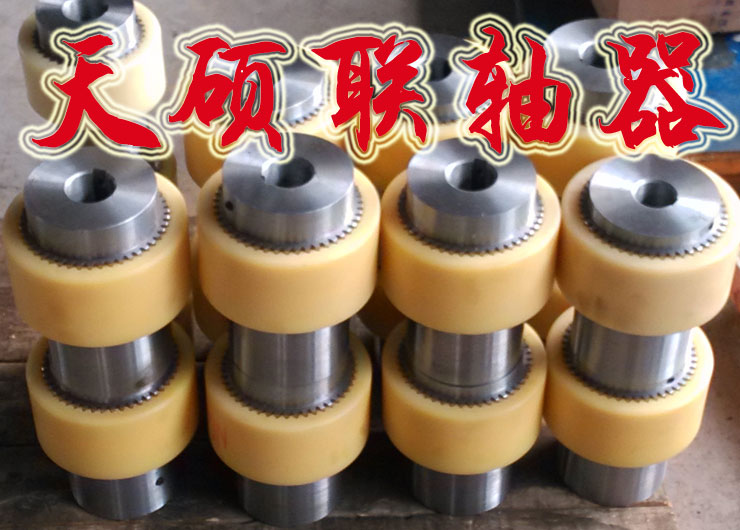

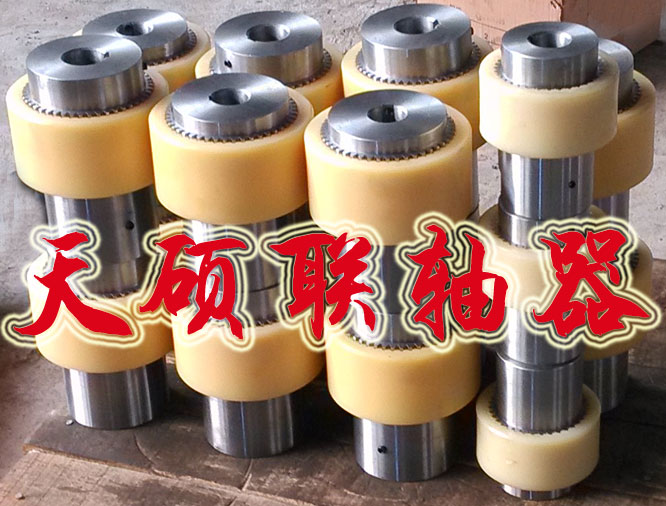

　● 內齒形彈性聯軸器是目前國內的最新產品，在國外已經廣泛地被采用，該產品由機械委濟南鑄造鍛壓機械研究所設計，適用于軸間及的撓性傳動，允許較大的軸向徑向位移和角位移，且具有結構簡單、維修方便、拆裝容易、噪聲低、傳動功效損失小、使用壽命長等優點、倍受用戶歡迎。軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸孔和鍵槽形式及尺寸》的規定加工。工作溫度為-20～+70℃。
　　●半聯軸器采用精密鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ，軸孔和鍵槽采用拉制成型，內齒形聯軸器彈性體外套可根據用戶使用要求選用各種硬度合成橡膠脂橡膠；增強鑄型尼龍彈性體等材料。為滿足各種機械的更新改造及引進設備備件需要，我公司可以提供品種規格齊全的內齒形彈性聯軸器，并可根據用戶需要接受非標準訂貨。液壓聯軸器

訂貨標記方法：
例如：NL4內齒彈性聯軸器(鍵槽按GB3852-83標準)
主動軸：d1=38 L1=80
從動軸：d2=30 L21=50
表示為NL4：38×80/30×50(非標注明鍵槽尺寸)

1.05十字軸萬向聯軸器[ 020 )1.70聯軸器公司[ 02094求購聯軸器[ 020 )1.41安全聯軸器[ 020 )1.88鼓型齒式聯軸器[ 020 )1.25蛇簧聯軸器[ 02045蛇形彈簧聯軸器[ 020 )1.41梅花形聯軸器[ 020 )1.83彈性管聯軸器[ 020 )1.21十字萬向節聯軸器[ 020 )2.08鏈條聯軸器[ 020 )1.62梅花型彈性聯軸器[ 020 )1.44進口聯軸器[ 020 )1.23鎮江聯軸器[ 020 )1.78彈性膜片聯軸器[ 020 )1.41伺服電機聯軸器[ 02091球面滾子聯軸器[ 020 )1.34金屬膜片聯軸器[ 020 )1.40制動輪聯軸器[ 020 )1.26武漢聯軸器[ 020 )1.50供應聯軸器[ 02045鏈式聯軸器[ 020 )1.70聯軸器加熱器[ 02050蛇形聯軸器[ 020 )1.26撓性聯軸器[ 020 )1.49滾珠聯軸器[ 02073聯軸器彈簧[ 02049卷筒聯軸器[ 020 )1.62wzl卷筒聯軸器[ 020 )2.68椿本聯軸器[ 02049十字聯軸器[ 020 )2.05彈簧聯軸器[ 02073鎮江聯軸器廠[ 020 )1.78星形彈性聯軸器[ 02097鍵槽聯軸器[ 02049swc型十字萬向聯軸器[ 020 )2.45ml型梅花形彈性聯軸器[ 020 )2.33上海聯軸器[ 02049lovejoy聯軸器[ 02047平行切縫式聯軸器[ 02074鼓形聯軸器[ 020 )1.24nbk聯軸器[ 02049齒型聯軸器[ 020 )1.46柔性聯軸器[ 02049協和萬向聯軸器[ 020 )1.15柱銷齒式聯軸器[ 02049微型聯軸器[ 020 )1.60sakai聯軸器[ 02074協和聯軸器[ 02071波紋管式聯軸器[ 02077數控機床聯軸器[ 020 )1.60聯軸器拆卸器[ 020 )1.17帶制動輪鼓形齒式聯軸器[ 02052帶制動聯軸器[ 02049工程機械聯軸器[ 02049安全型聯軸器[ 02079聯軸器網[ 020 )3.81聯軸器生產廠[ 020 )1.31聯軸器制造廠[ 02089聯軸器制造[ 020 )1.60螺旋彈性聯軸器[ 02060棒銷聯軸器[ 02050tll型帶制動輪彈性套柱銷聯軸器[ 02074螺紋聯軸器[ 02045鼓形銷聯軸器[ 02055帶制動盤聯軸器[ 02049聯軸器生產廠家[ 02084水泵聯軸器[ 02072cl型齒式聯軸器[ 02049滾子聯軸器[ 020 )1.13聯軸器廠商[ 020 )2.11東洋聯軸器

型號	公稱扭矩 Tn (N.M)	許用轉速n (r/min)	主要尺寸 (mm)							最大尺寸偏差			慣性扭矩 (KgC m 2 )	重量 (Kg )
			軸孔直徑 d1 d2	軸孔長度 L 1 L 2	L	D	D1 D2	E	L3	軸向(mm)	徑向(mm)	角度α°
NL1	40	6000	6 8 10	16 20 25 32	37 45 55 69	40	26	4	34	2	±0.3	1°	0.25	0.85
			12 14
NL2	100	6000	10 12 14 22	25 32 42 52	57 71 91 111	42	36	4	40	2	±0.4	1°	0.92	1.7
			16 18 20 24
NL3	160	6000	20 22 24	52 62	113 133	66	44	4	46	2	±0.4	1°	3.10	2.6
			25 28
NL4	250	6000	28 30 32	62 82	129 169	83	58	4	48	2	±0.4	1°	8.69	3.6
			35 38
NL5	315	5000	32 35 38	82 112	169 229	93	68	4	50	3	±0.4	2°	14.28	5.5
			40 42
NL6	400	5000	40 42 45	82 112	230	100	68	4	52	3	±0.4	2°	18.34	6.8
			48
NL7	630	3600	45 48 50	82 112	229	115	80	4	60	3	±0.6	2°	56.5	9.8
			55
NL8	1250	3600	48 50 55	112 142	229 289	140	96	4	72	3	±0.6	2°	98.55	26.5
			60 63 65
NL9	2000	2000	60 63 65	142 172	295 351	175	124	6	93	4	±0.7	2°	370.5	37.6
			70 71 75 80
NL10	3150	1800	70 71 75 80	142 172 212	292 352 432	220	157	8	110	4	±0.7	2°	1156.8	55
