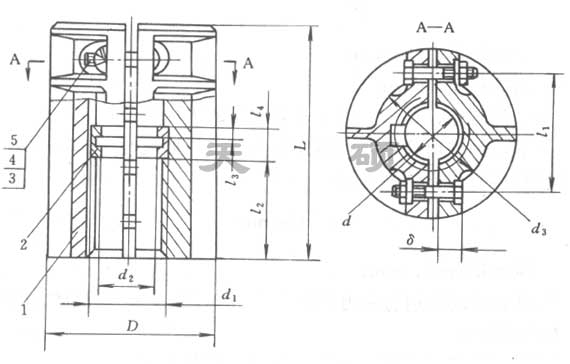

GJL 型夾殼聯軸器基本技術參數和主要尺寸
|
型號 |
公稱軸徑d |
最大轉矩 |
許用轉矩 |
D |
d1 |
D2 |
d3 |
L |
l1 |
l2 |
l3 |
l4 |
δ |
螺栓 |
質量 m /kg |
|
|
個數 |
直徑x長度 |
|||||||||||||||
|
GJL1 |
30 |
85 |
900 |
102 |
38 |
25 |
62 |
130 |
20 |
5 |
5 |
64 |
16 |
4 |
M12x50 |
4.47 |
|
GJL2 |
40 |
236 |
800 |
118 |
48 |
35 |
76 |
162 |
20 |
5 |
5 |
80 |
16 |
6 |
M12x50 |
7.60 |
|
GJL3 |
50 |
530 |
700 |
135 |
62 |
42 |
90 |
190 |
24 |
6 |
6 |
94 |
18 |
6 |
M12x55 |
10.85 |
|
GJL4 |
65 |
1400 |
550 |
172 |
78 |
55 |
120 |
250 |
30 |
8 |
8 |
124 |
22 |
8 |
M12x65 |
25.06 |
|
GJL5 |
80 |
2650 |
510 |
185 |
94 |
70 |
130 |
280 |
38 |
10 |
10 |
138 |
24 |
8 |
M12x70 |
30.16 |
|
GJL6 |
95 |
5200 |
415 |
230 |
110 |
85 |
160 |
330 |
38 |
10 |
10 |
164 |
30 |
8 |
M24x100 |
56.38 |
|
GJL7 |
110 |
9000 |
380 |
260 |
125 |
100 |
190 |
390 |
46 |
12 |
12 |
190 |
38 |
8 |
M24x120 |
78.00 |
夾殼聯軸器是主要有以下幾點特點:
(1) 夾殼聯軸器重量輕,超低慣性和高靈敏度;
(2) 夾殼聯軸器免維護,超強抗油和耐腐蝕性;
(3) 夾殼聯軸器無法容許偏心,使用時應讓軸盡量外露;
(4) 夾殼聯軸器主體材質可選鑄鐵、鑄鋼，有腐蝕的情況下使用不銹鋼材質;
(5) 夾殼聯軸器固定方式有夾緊,頂絲固定;
(6) 夾殼聯軸器結構簡單,裝卸方便;
●為了改善平衡狀況，螺栓應正、倒相間安裝。夾殼聯軸器不具備軸向、徑向和角向的補償性能。
●立式夾殼聯軸器的得特性與夾殼聯軸器近似，結構簡單，裝拆方便，適用于低速（最高圓周線速度為５Ｍ／Ｓ），無沖擊，振動載荷平穩的場合，宜用于攪拌器等立軸的聯接。● 夾殼聯軸器是利用兩個沿軸向剖分的夾殼，用螺栓夾緊以實現兩軸聯接，靠?jī)砂肼?lián)軸器表面間的摩擦力傳遞轉矩，利用平鍵作輔助聯接。。
