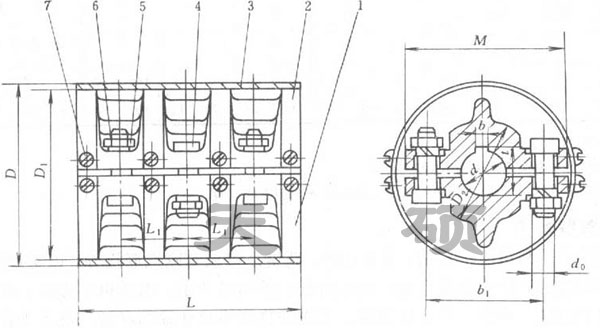

GJ 型夾殼聯軸器基本技術參數和主要尺寸

型號	d		D	D1	D2	L	L1	M	b1	b		t		d0	件數		序號	1	2	3	4	5	6	7
	公稱尺寸	偏差								公稱尺寸	偏差	公稱尺寸	偏差		n1	n2	名稱	殼體（一）	殼體（二）	防護罩	螺栓	螺母	墊圈	螺釘
	公稱尺寸	偏差								公稱尺寸	偏差	公稱尺寸	偏差		n1	n2	材料	HT200-400	HT200-400	Q235 鋼板	Q235	Q235	65Mn	Q235
GJ1	30	+0.050	130	127	75	160	49	112	85	8	+0.030	33.1	+0.0170	M12	6	16		30/1	30/2	30/3	M1 2 × 48	M12	12	M4 × 12
GJ2	35		130	127	75	160	49	112	85	10	+0.030	38.6	+0.0170	M12	6	16		35/1	35/2	35/3	M1 2 × 48	M12	12	M4 × 12
GJ3	40		130	127	75	160	49	112	85	12	+0.0350	43.6		M12	6	16		40/1	40/2	40/3	M12 × 48	M12	12	M4 × 12
GJ4	45		145	142	90	190	58	122	95	14		49.1		M12	6	16		45/1	45/2	45/3	M12 × 55	M12	12	M4 × 12
GJ5	50		145	142	90	190	58	122	95	16		55.1	+0.20	M12	6	16		50/1	50/2	50/3	M12 × 55	M12	12	M4 × 12
GJ6	55	+0.060	170	167	100	220	68	144	110	16		60.1		M16	6	16		55/1	55/2	55/3	M16 × 55	M16	16	M4 × 12
GJ7	60		170	167	100	220	68	144	110	18		65.6		M16	6	16		60/1	60/2	60/3	M16 × 65	M16	16	M4 × 12
GJ8	65		185	182	115	250	77	158	125	18		70.6		M16	6	16		65/1	65/2	65/3	M16 × 60	M16	16	M4 × 12
GJ9	70		185	182	115	250	77	158	125	20	+0.0450	76.1	+0.0230	M16	6	16		70/1	70/2	70/3	M16 × 65	M16	16	M5 × 12
GJ10	75		205	202	130	360	85	180	140	20		81.1		M20	8	20		75/1	75/2	75/3	M20 × 75	M20	20	M5 × 12
GJ11	80		205	202	130	360	85	180	140	24		87.2		M20	8	20		80/1	80/2	80/3	M20 × 75	M20	20	M5 × 12
GJ12	90	+0.070	245	242	160	390	92	215	175	24		97.2		M20	8	20		90/1	90/2	90/3	M20 × 75	M20	20	M5 × 12
GJ13	100	+0.070	260	257	160	440	104	230	185	28		108.2		M24	8	20		100/1	100/2	100/3	M24 × 90	M24	24	M5 × 12

夾殼聯軸器是主要有以下幾點特點:
(1) 夾殼聯軸器重量輕,超低慣性和高靈敏度;
(2) 夾殼聯軸器免維護,超強抗油和耐腐蝕性;
(3) 夾殼聯軸器無法容許偏心,使用時應讓軸盡量外露;
(4) 夾殼聯軸器主體材質可選鑄鐵、鑄鋼，有腐蝕的情況下使用不銹鋼材質;
(5) 夾殼聯軸器固定方式有夾緊,頂絲固定;
(6) 夾殼聯軸器結構簡單,裝卸方便;

●夾殼聯軸器裝配和拆卸時軸不需軸向移動，所以裝拆很方便，夾殼聯軸器的缺點是兩軸軸線對中精度低，結構和形狀比較復雜，制造及平衡精度較低，只適用于低速和載荷平穩的場合，通常最大外緣的線速度不大于 5m/s ，當線速度超過 5m/s 時需要進行平衡校驗。
●為了改善平衡狀況，螺栓應正、倒相間安裝。夾殼聯軸器不具備軸向、徑向和角向的補償性能。
●立式夾殼聯軸器的得特性與夾殼聯軸器近似，結構簡單，裝拆方便，適用于低速（最高圓周線速度為５Ｍ／Ｓ），無沖擊，振動載荷平穩的場合，宜用于攪拌器等立軸的聯接。● 夾殼聯軸器是利用兩個沿軸向剖分的夾殼，用螺栓夾緊以實現兩軸聯接，靠兩半聯軸器表面間的摩擦力傳遞轉矩，利用平鍵作輔助聯接。。
