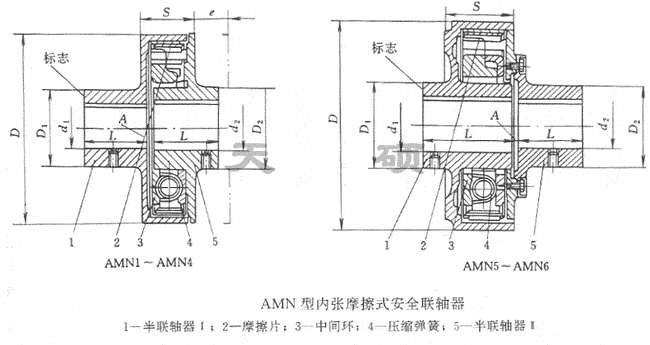

AMN型內張磨擦式安全磨擦聯軸器基本參數和主要尺寸
AMN型內張磨擦式安全磨擦聯軸器基本參數和主要尺寸 mm （JB/T 6138-92）
型號 |
滑動轉矩 Tn N · m |
許用轉速 [n]r/min |
軸孔直徑 |
軸孔長度 L |
D |
D1 |
H |
S |
重量 kg |
聯軸器轉動慣量 kg · m 2 |
min max |
d1 、 d2 |
Y J1 |
||||||||
AMN1 |
10~50 |
3000 |
16~38 |
30~80 |
153 |
75 |
52 |
5 |
9 ． 3 |
0 ． 014 |
AMN2 |
20~160 |
2800 |
25~48 |
44~112 |
195 |
85 |
66 |
5 |
18 ． 1 |
0 ． 047 |
AMN3 |
71~150 |
1800 |
35~75 |
60~142 |
295 |
115 |
91 |
5 |
48 ． 7 |
0 ． 317 |
AMN4 |
250~1600 |
1500 |
50~90 |
84~172 |
395 |
150 |
125 |
5 |
112 |
3 ． 38 |
AMN5 |
800~4000 |
1500 |
70~125 |
107~212 |
490 |
190 |
182 |
7 |
238 |
6 ． 2 |
AMN6 |
2500~6300 |
1000 |
95~160 |
132~302 |
590 |
240 |
213 |
33 |
490 |
14 ． 5 |
注 :1、 滑動轉矩是聯軸器在主、從動端開始產生相對滑動的瞬間所傳遞的轉矩值。 |
傳遞的轉矩超出聯軸器的滑動轉矩時，聯軸器主、從動側之間打滑；當傳遞的轉矩低于滑動轉矩時，聯軸器兩側無相對滑動，自動恢復正常工作。在使用范圍內正常工作，一般不需更換零部件，在正確選用AMN型內張摩擦式安全聯軸器的前提下，可以有效地部分減緩軸系傳動起動時的沖擊載荷，使機器勻加速起動，同時可防止因超載而燒毀電動機�？捎糜谛柽^載安全保護的工況條件，以避免關鍵零部件的破壞。AMN型內張摩擦式安全聯軸器是摩擦式安全聯軸器的一種結構型式，利用兩個圓柱螺旋彈簧通過中間環壓緊弓型摩擦片，使摩擦副之間產生摩擦力，該摩擦力的大小決定了聯軸器的滑動轉矩。通過更換彈簧以調整聯軸器的滑動轉矩。
